מפסק מיקרו - SPDT 10A - ידית קצרה

פרטים נוספים

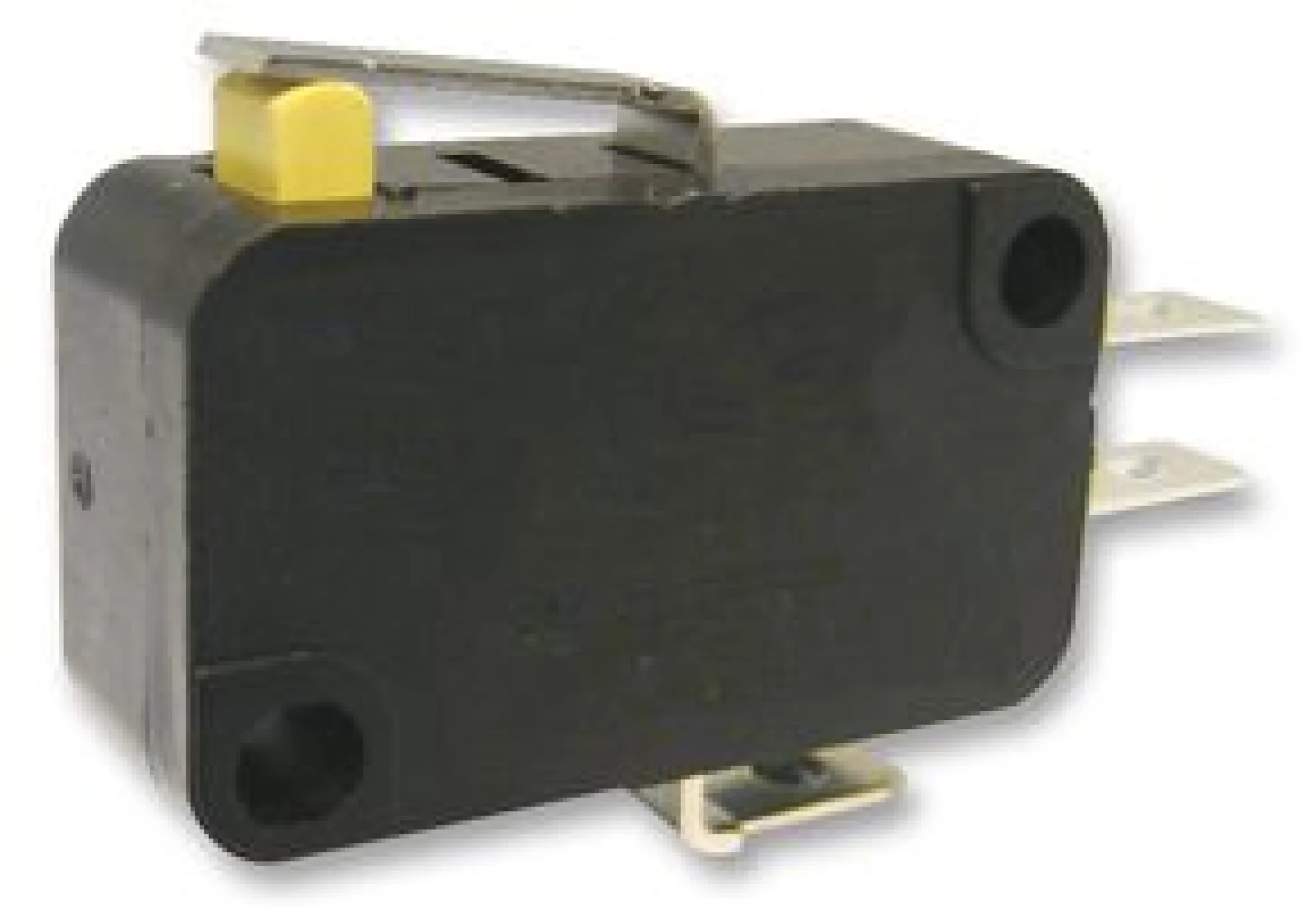

מיקרו-מפסק MULTICOMP PRO מדגם M141T02-AC0304D הוא רכיב חשמלי עם תצורת מגעים SPDT וידית קצרה.
- דירוג הזרם הוא 10 אמפר ומתח ההפעלה הוא 125/250 וולט AC.
- דירוג נוסף, המאושר על ידי NEMKO, ENEC ו-CQC, עומד על 10(2) אמפר ב-125/250 וולט AC.
- הטמפרטורה והביצועים מדורגים ב-25T130 μ50E3.
- התנגדות המגע המקסימלית היא 500 מגה-אוהם.
- התנגדות הבידוד גבוהה מ-100 מגה-אוהם ב-500 וולט DC.
- המוצר עומד במתח של 1,000 וולט AC למשך דקה אחת.
- תדירות ההפעלה המכנית היא 60 פעולות לדקה.
- תדירות ההפעלה החשמלית היא 6 עד 12 פעולות לדקה.
- טווח טמפרטורת הסביבה הוא מ-25°C- עד 85°C+.
- לחות הסביבה המקסימלית היא ≤ 85%RH.
- אורך החיים המכני הוא 1,000,000 מחזורים.
- אורך החיים החשמלי (בעומס נקוב) הוא 50,000 מחזורים.
- תצורת המגעים היא SPDT (Single Pole Double Throw).
- סוג המיקרו-מפסק הוא Snap Action.
- סגנון המפעיל הוא ידית קצרה.
- פעולת המפסק היא Off-On.
- כוח ההפעלה המקסימלי הוא 201 גרם-כוח (gf).
- סוגי המסופים הם חיבור מהיר (Quick Connect) והלחמה (Solder).
- העומק החיצוני הוא 9.7 מ"מ.
- הרוחב החיצוני הוא 27.8 מ"מ.
- הגובה הוא 15.8 מ"מ.
- כוח ההפעלה הוא 1.97 ניוטון (N).
- המהלך המקדים (Pre-travel) הוא 1.6 מ"מ.
- המפסק שייך לסדרת M141T01.
- מארז המפסק עשוי מחומר PBT (Polybutylene Terephthalate).
- סוג המסוף הוא חיבור מהיר.
- כוח ההפעלה הנוסף (gf) הוא 80 גרם-כוח.
- נקודת ההפעלה (OP) היא 160 מ"מ.
- נקודת הכוח המקסימלית (Max. FP) היא 200 מ"מ.
- הנתון הפנימי A הוא 350.
- הנתון הפנימי B הוא 15.3 ±0.8.
- הנתון הפנימי C הוא 17.
