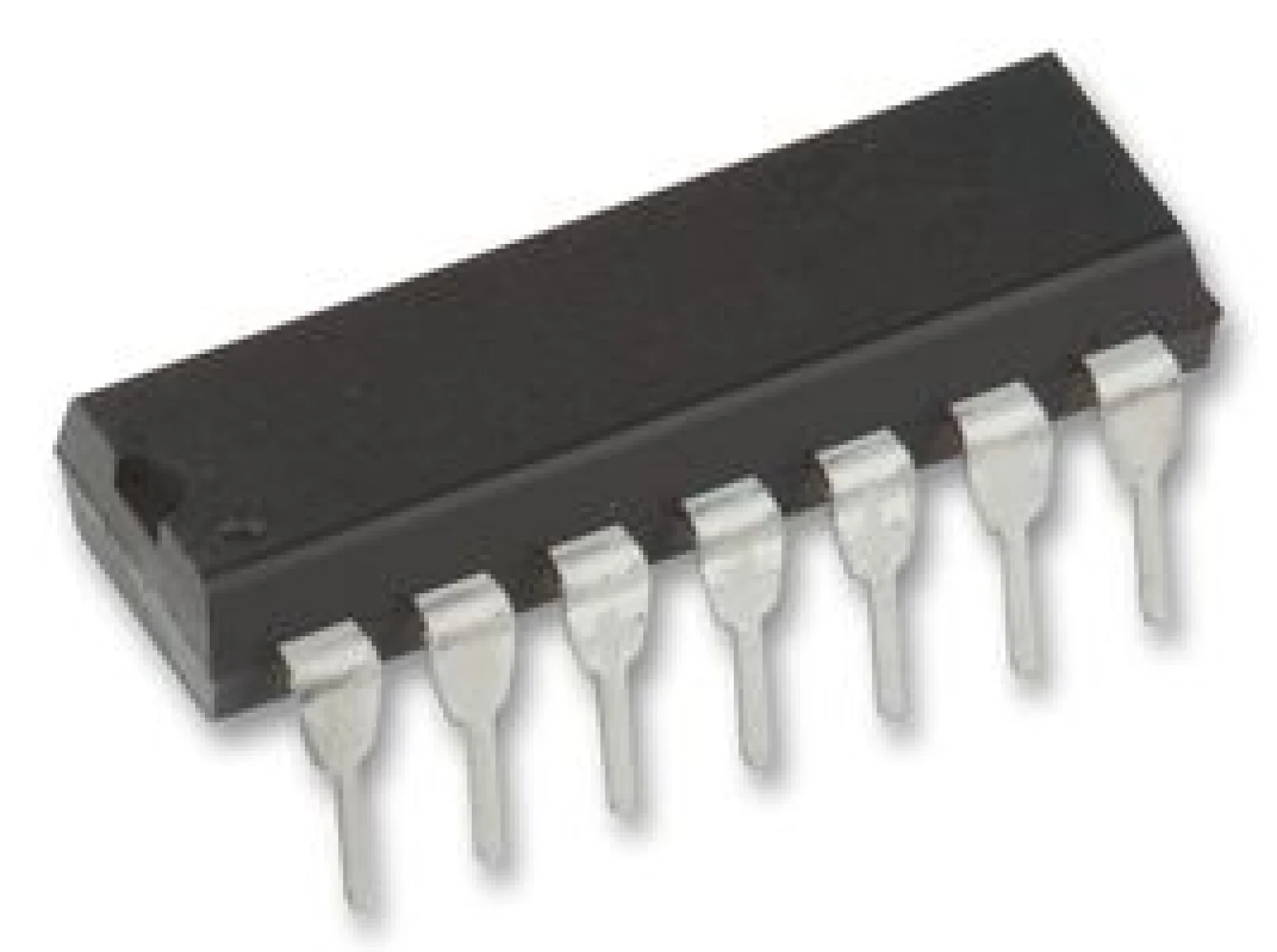

מיקרו בקר - DIP - 3.5KByte / 128Byte - 8BIT - 20MHZ - 12 I/O

פרטים נוספים

המיקרו-בקר PIC16F684-E/P מבית MICROCHIP מציע מעבד RISC בעל ביצועים גבוהים ומגוון רחב של תכונות מיוחדות לשיפור הפונקציונליות והיעילות.
- כולל 35 פקודות בלבד ללמידה, כאשר כולן פקודות במחזור יחיד למעט קפיצות.
- מהירות פעולה של עד 20 מגה-הרץ (MHz) עם קלט מתנד/שעון.
- מחזור פקודה מהיר של 200 ננו-שניות (ns).
- בעל יכולת טיפול בפסיקות.
- מצויד במחסנית חומרה בעלת 8 רמות עומק.
- תומך במצבי כתובת ישירה, עקיפה ויחסית.
- מתנד פנימי מדויק, מכויל במפעל לדיוק של ±1% (טיפוסי).
- טווח תדרים לבחירה באמצעות תוכנה, מ-8 מגה-הרץ (MHz) עד 125 קילו-הרץ (kHz).
- ניתן לכוונון באמצעות תוכנה.
- כולל מצב הפעלה בשתי מהירויות.
- מנגנון זיהוי כשל קריסטל עבור יישומים קריטיים.
- מאפשר החלפת מצב שעון במהלך הפעולה לחיסכון באנרגיה.
- מתנד פנימי של 31 קילו-הרץ (kHz) לבחירה באמצעות תוכנה.
- מצב שינה (Sleep mode) לחיסכון משמעותי בצריכת חשמל.
- טווח מתח הפעלה רחב של 2.0V עד 5.5V.
- מתאים לטווח טמפרטורות תעשייתי ומורחב.
- כולל איפוס בהפעלה (POR).
- מצויד בטיימר הפעלה (PWRT) וטיימר הפעלת מתנד (OST).
- איפוס במקרה של ירידת מתח (BOR) עם אפשרות שליטה בתוכנה.
- טיימר Watchdog משופר בזרם נמוך (WDT) עם מתנד מובנה, הניתן לבחירה בתוכנה (268 שניות נומינליות עם Prescaler מלא), עם הפעלה בתוכנה.
- Master Clear מרובב עם פין Pull-up/קלט.
- הגנת קוד ניתנת לתכנות.
- תא Flash/EEPROM תומך ב-100,000 מחזורי כתיבה ל-Flash.
- ה-EEPROM תומך ב-1,000,000 מחזורי כתיבה.
- שמירת נתונים ב-Flash/EEPROM למשך למעלה מ-40 שנים.
- זרם המתנה נמוך במיוחד של 50 ננו-אמפר (nA) ב-2.0V (טיפוסי).
- זרם פעולה של 11 מיקרו-אמפר (μA) ב-32 קילו-הרץ (kHz) וב-2.0V (טיפוסי).
- זרם פעולה של 220 מיקרו-אמפר (μA) ב-4 מגה-הרץ (MHz) וב-2.0V (טיפוסי).
- זרם טיימר Watchdog של 1 מיקרו-אמפר (μA) ב-2.0V (טיפוסי).
- 12 פיני קלט/פלט (I/O) עם בקרת כיוון נפרדת.
