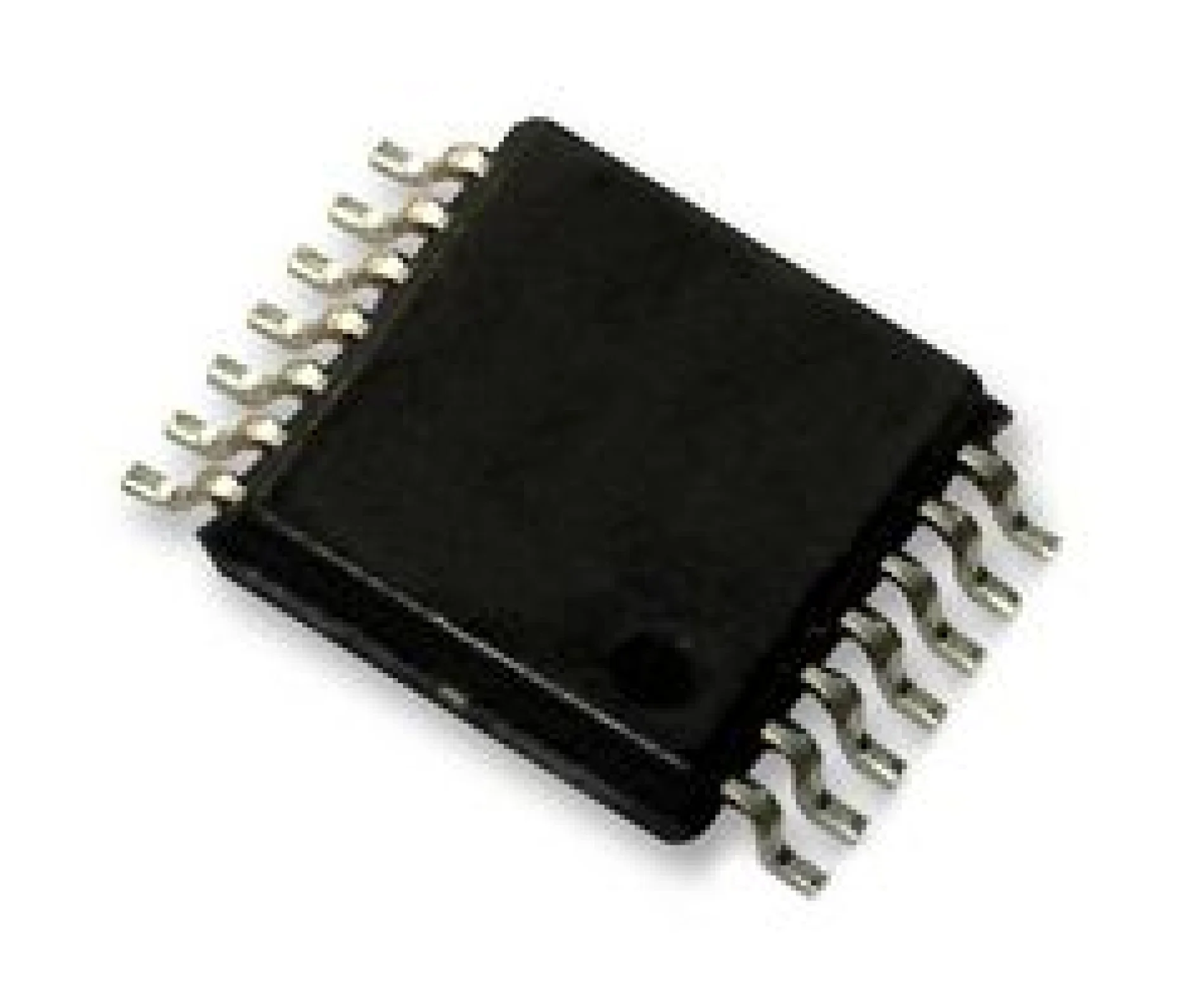

מיקרו בקר - SMD - 3.5KByte / 128Byte - 8BIT - 20MHZ - 12 I/O

פרטים נוספים

המיקרו-בקר PIC16F684-I/ST הוא מעבד 8 ביט ממשפחת PIC16F6XX, המציע ביצועים גבוהים ויכולות מיוחדות המותאמות למגוון רחב של יישומים.
- מעבד RISC בעל ביצועים גבוהים עם סט פקודות מצומצם של 35 פקודות בלבד, כאשר רובן מתבצעות במחזור שעון יחיד.
- מהירות פעולה של עד 20 מגה-הרץ (MHz) עם קלט מתנד/שעון, ומחזור פקודה מהיר של 200 ננו-שניות (ns).
- כולל יכולת טיפול בפסיקות ומחסנית חומרה בעלת 8 רמות עומק.
- תומך במצבי כתובת ישירה, עקיפה ויחסית.
- מתנד פנימי מדויק המכויל מהמפעל לדיוק טיפוסי של ±1%.
- טווח תדרים של המתנד הפנימי ניתן לבחירה באמצעות תוכנה, מ-8 מגה-הרץ (MHz) עד 125 קילו-הרץ (kHz), וניתן גם לכוונון תוכנתי.
- כולל מצב אתחול בשתי מהירויות וזיהוי כשל קריסטל עבור יישומים קריטיים.
- מאפשר החלפת מצב שעון במהלך הפעולה לחיסכון משמעותי באנרגיה.
- מצויד במתנד פנימי נוסף של 31 קילו-הרץ (kHz) הניתן לבחירה תוכנתית.
- מצב שינה ייעודי לחיסכון בחשמל.
- פועל בטווח מתחים רחב של 2.0V עד 5.5V ומתאים לטווח טמפרטורות תעשייתי ומורחב.
- תכונות איפוס מובנות: איפוס בהפעלה (POR), טיימר הפעלה (PWRT) וטיימר אתחול מתנד (OST).
- איפוס מתח נמוך (BOR) עם אפשרות שליטה באמצעות תוכנה.
- טיימר Watchdog משופר (WDT) בעל זרם נמוך עם מתנד מובנה, הניתן להפעלה ולכוונון תוכנתי (268 שניות נומינליות עם prescaler מלא).
- פין Master Clear מרובב עם נגד משיכה (pull-up)/קלט.
- הגנת קוד ניתנת לתכנות.
- תא Flash/EEPROM תומך ב-100,000 מחזורי כתיבה ל-Flash ו-1,000,000 מחזורי כתיבה ל-EEPROM.
- שמירת נתונים ב-Flash/EEPROM למשך למעלה מ-40 שנים.
- זרם המתנה טיפוסי נמוך במיוחד של 50 ננו-אמפר (nA) ב-2.0V.
- זרם פעולה טיפוסי של 11 מיקרו-אמפר (μA) ב-32 קילו-הרץ (kHz) וב-2.0V, או 220 מיקרו-אמפר (μA) ב-4 מגה-הרץ (MHz) וב-2.0V.
- זרם טיימר Watchdog טיפוסי של 1 מיקרו-אמפר (μA) ב-2.0V.
- 12 פיני קלט/פלט (I/O) עם שליטה נפרדת על כיוון הפעולה.
