מיקרו בקר - SMD - 3.5KByte / 128Byte - 8BIT - 20MHZ - 12 I/O

פרטים נוספים

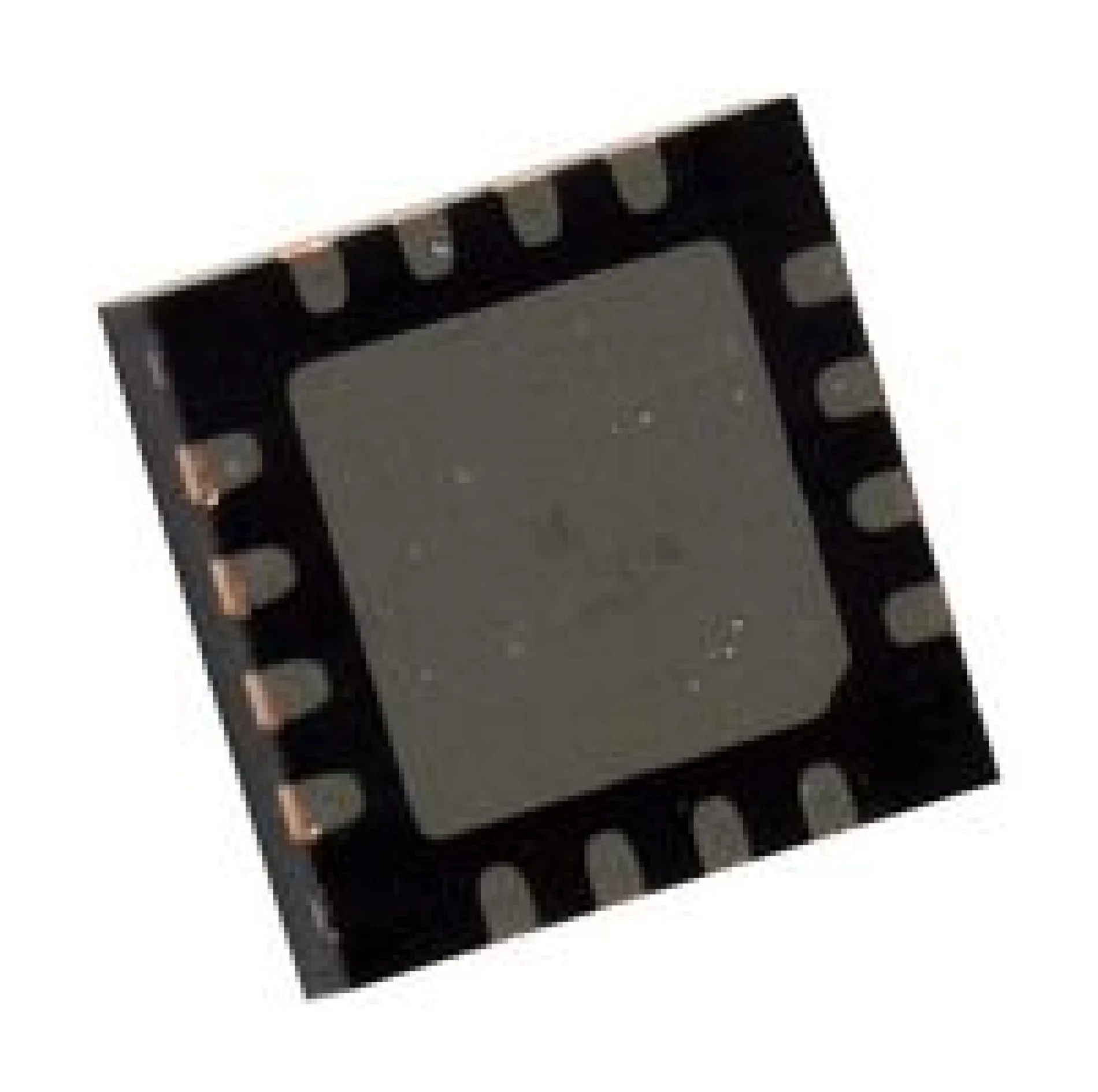

המיקרו-בקר PIC16F684-I/ML מבית Microchip הוא רכיב 8 ביט בעל ביצועים גבוהים, המשלב מעבד RISC ותכונות מיוחדות לחיסכון באנרגיה וגמישות תפעולית.
- מעבד RISC בעל ביצועים גבוהים עם סט פקודות מצומצם של 35 הוראות בלבד.
- רוב ההוראות מבוצעות במחזור שעון יחיד, למעט פקודות קפיצה.
- מהירות פעולה של עד 20 מגה-הרץ עם זמן מחזור הוראה של 200 ננו-שניות.
- כולל יכולת טיפול בפסיקות ומחסנית חומרה בעלת 8 רמות עומק.
- תומך במצבי כתובת ישירה, עקיפה ויחסית.
- מתנד פנימי מדויק, מכויל מהמפעל לדיוק טיפוסי של ±1%.
- טווח תדרים לבחירה בתוכנה מ-8 מגה-הרץ עד 125 קילו-הרץ, וניתן לכוונון באמצעות תוכנה.
- מצב אתחול בשתי מהירויות וזיהוי כשל קריסטל ליישומים קריטיים.
- החלפת מצב שעון במהלך הפעולה מאפשרת חיסכון באנרגיה.
- מתנד פנימי נוסף של 31 קילו-הרץ הניתן לבחירה בתוכנה.
- מצב שינה (Sleep) מובנה לחיסכון מרבי בצריכת חשמל.
- פועל בטווח מתחים רחב של 2.0V עד 5.5V ומתאים לטווח טמפרטורות תעשייתי ומורחב.
- כולל איפוס בהפעלה (POR), טיימר הפעלה (PWRT) וטיימר אתחול מתנד (OST).
- איפוס במתח נמוך (BOR) עם אפשרות שליטה בתוכנה.
- טיימר Watchdog (WDT) משופר בעל זרם נמוך עם מתנד מובנה, הניתן להפעלה ולבחירת זמן בתוכנה (268 שניות נומינלי עם Prescaler מלא).
- פין Master Clear מרובה עם נגד משיכה (pull-up) או ככניסה.
- הגנת קוד ניתנת לתכנות לשמירה על הקושחה.
- זיכרון Flash המאפשר 100,000 מחזורי כתיבה וזיכרון EEPROM המאפשר 1,000,000 מחזורי כתיבה.
- שמירת נתונים ב-Flash וב-EEPROM למשך למעלה מ-40 שנה.
- זרם המתנה טיפוסי נמוך במיוחד של 50 nA ב-2.0V.
- זרם פעולה טיפוסי של 11 μA ב-32 קילו-הרץ (2.0V) ו-220 μA ב-4 מגה-הרץ (2.0V).
- זרם טיימר Watchdog טיפוסי של 1 μA ב-2.0V.
- 12 פיני קלט/פלט (I/O) עם שליטה נפרדת על כיוון הנתונים לכל פין.
