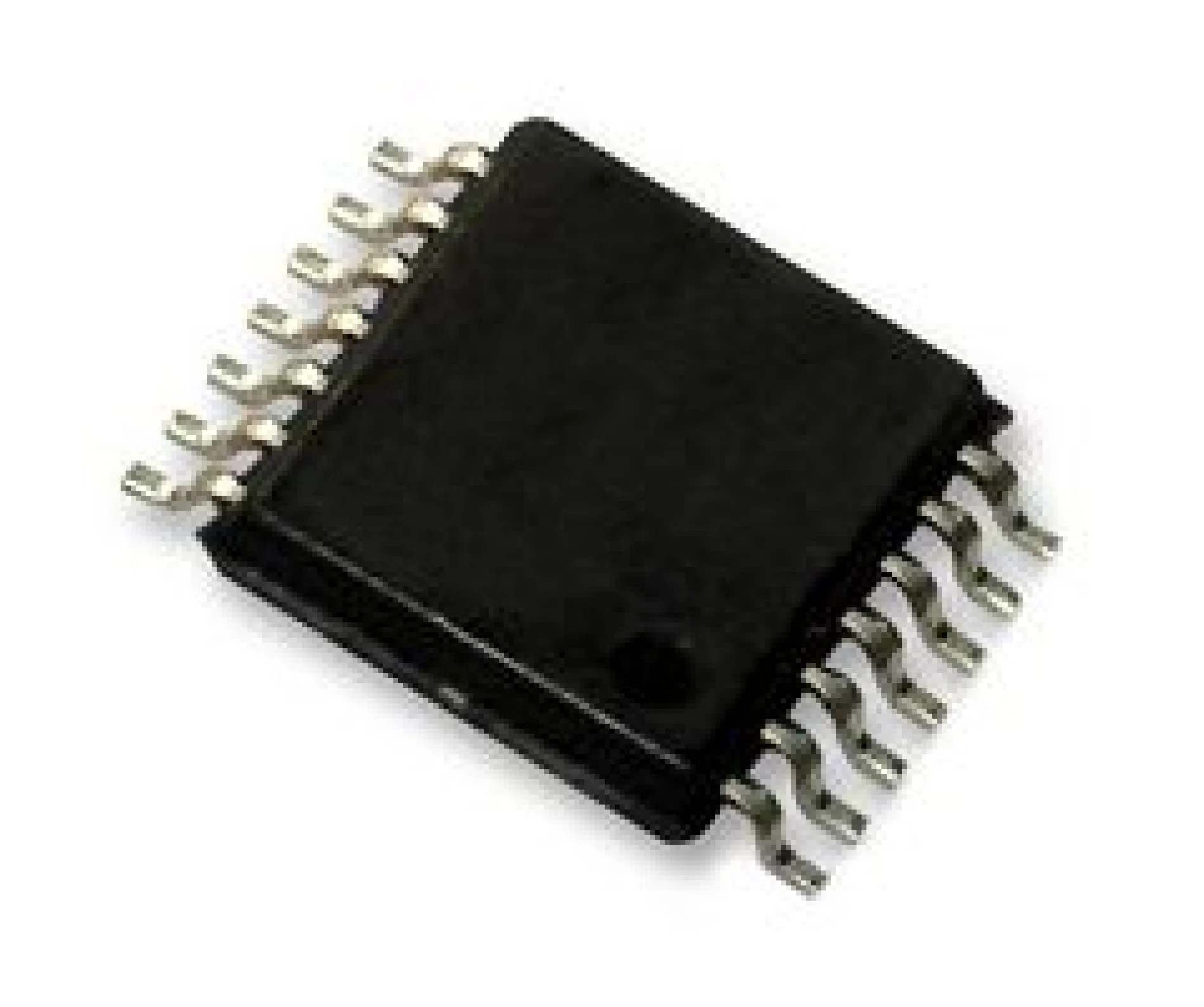

מיקרו בקר - SMD - 3.5KByte / 128Byte - 8BIT - 20MHZ - 12 I/O

פרטים נוספים

המיקרו-בקר PIC16F1503-I/ST מבית Microchip הוא מעבד 8 סיביות בעל ביצועים גבוהים, המשלב ארכיטקטורת RISC עם מגוון רחב של תכונות היקפיות מתקדמות.
- הוא מצויד במעבד RISC בעל ביצועים גבוהים עם ארכיטקטורה ממוטבת עבור מהדר C ו-49 פקודות בלבד.
- הוא פועל במהירות של עד 20 מגה-הרץ (קלט שעון) ומבצע מחזור פקודה ב-200 ננו-שניות.
- הוא מטפל בהפרעות עם שמירת הקשר אוטומטית וכולל מחסנית חומרה בעומק 16 רמות עם איפוס אופציונלי במקרה של גלישה/תת-גלישה.
- תומך במצבי כתובת ישירה, עקיפה ויחסית, כולל שני רגיסטרי בחירת קבצים (FSRs) מלאים של 16 סיביות היכולים לקרוא זיכרון תוכנה ונתונים.
- הוא כולל בלוק מתנד פנימי של 16 מגה-הרץ, המכויל במפעל לדיוק של ±1% (טיפוסי), עם טווח תדרים לבחירה בתוכנה מ-16 מגה-הרץ עד 31 קילו-הרץ.
- כולל מתנד פנימי בהספק נמוך של 31 קילו-הרץ ושלושה מצבי שעון חיצוניים במהירות של עד 20 מגה-הרץ.
- הוא פועל בטווח מתח רחב של 2.3V עד 5.5V.
- ניתן לתכנות עצמי באמצעות תוכנה, עם תכונות איפוס והפעלה כמו Power-on Reset (POR), Power-up Timer (PWRT) ו-Low-Power Brown-out Reset (LPBOR) הניתן לתכנות.
- הוא כולל טיימר Watchdog מורחב (WDT) עם תקופה ניתנת לתכנות מ-1 אלפית השנייה עד 256 שניות.
- הוא מספק הגנת קוד ניתנת לתכנות ותמיכה בתכנות טורי בתוך המעגל (ICSP™) וניפוי באגים (ICD) באמצעות שני פינים.
- הוא תומך בתכנות מתח נמוך משופר (LVP) ובמצב שינה, כולל מצב שינה בהספק נמוך ו-LPBOR.
- הוא כולל מחוון טמפרטורה משולב.
- הוא מכיל זיכרון תוכנה ליניארי של 2 Kwords וזיכרון נתונים ליניארי של 128 בתים.
- הוא כולל זיכרון נתונים Flash (HEF) של 128 בתים לאחסון נתונים בלתי נדיף, עם 100,000 מחזורי מחיקה/כתיבה.
- הוא מצויד בממיר אנלוגי-לדיגיטלי (ADC) ברזולוציית 10 סיביות, עם שמונה ערוצים חיצוניים ושלושה ערוצים פנימיים, וביכולת רכישה אוטומטית והמרה הזמינה גם במצב שינה.
- הוא מכיל ממיר דיגיטלי-לאנלוגי (DAC) של 5 סיביות, עם יציאה זמינה חיצונית, בחירת הפניית מתח חיובית וחיבורים פנימיים למשוויים ול-ADC.
- הוא כולל שני משווים עם כניסות Rail-to-rail, בקרת מצב הספק והיסטרזיס הניתן לשליטה בתוכנה.
- הוא מספק הפניית מתח קבועה (FVR) של 1.024V עם רמות יציאה של הגבר פי 1, 2 ו-4.
- הוא מכיל 12 פיני קלט/פלט (פין אחד מיועד לקלט בלבד), עם יכולת ספיקה/מקור זרם גבוהה של 25 mA/25 mA.
- הוא כולל פיני קלט/פלט עם נגדי Pull-up חלשים ופיני Interrupt-on-Change (IOC) הניתנים לתכנות בנפרד.
- הוא מצויד בטיימרים מגוונים: Timer0 8 סיביות עם Prescaler 8 סיביות, Timer1 משופר 16 סיביות עם Prescaler ומצב קלט שער חיצוני, ו-Timer2 8 סיביות עם רגיסטר תקופה 8 סיביות, Prescaler ו-Postscaler.
- הוא מכיל ארבעה מודולי PWM של 10 סיביות.
- הוא כולל יציאה טורית סינכרונית ראשית (MSSP) עם SPI ו-I2C, הכוללת מיסוך כתובות 7 סיביות ותאימות ל-SMBus/PMBus™.
- הוא מצויד בשני מודולי תא לוגי הניתן להגדרה (CLC) עם 16 אותות מקור קלט לבחירה, ארבע כניסות לכל מודול, שליטת תוכנה בפונקציות לוגיות צירופיות/עוקבות/מצב/שעון (AND/OR/XOR/D Flop/D Latch/SR/JK), ופעולה גם במצב שינה.
- הוא כולל מתנד מבוקר מספרית (NCO) עם צובר 20 סיביות, הגדלה של 16 סיביות, בקרת תדר ליניארית אמיתית, קלט שעון מהיר ומצבי יציאה לבחירה (מצב מחזור עבודה קבוע (FDC), מצב תדר פולסים (PF)).
- הוא מכיל מחולל צורות גל משלימות (CWG) עם שמונה מקורות אות לבחירה, בקרת Dead-band לבחירה לקצוות עולים ויורדים, בקרת קוטביות וארבעה מקורות כיבוי אוטומטי.
