מיקרו בקר - SMD - 3KByte / 64Byte - 8BIT - 20MHZ - 24 I/O

פרטים נוספים

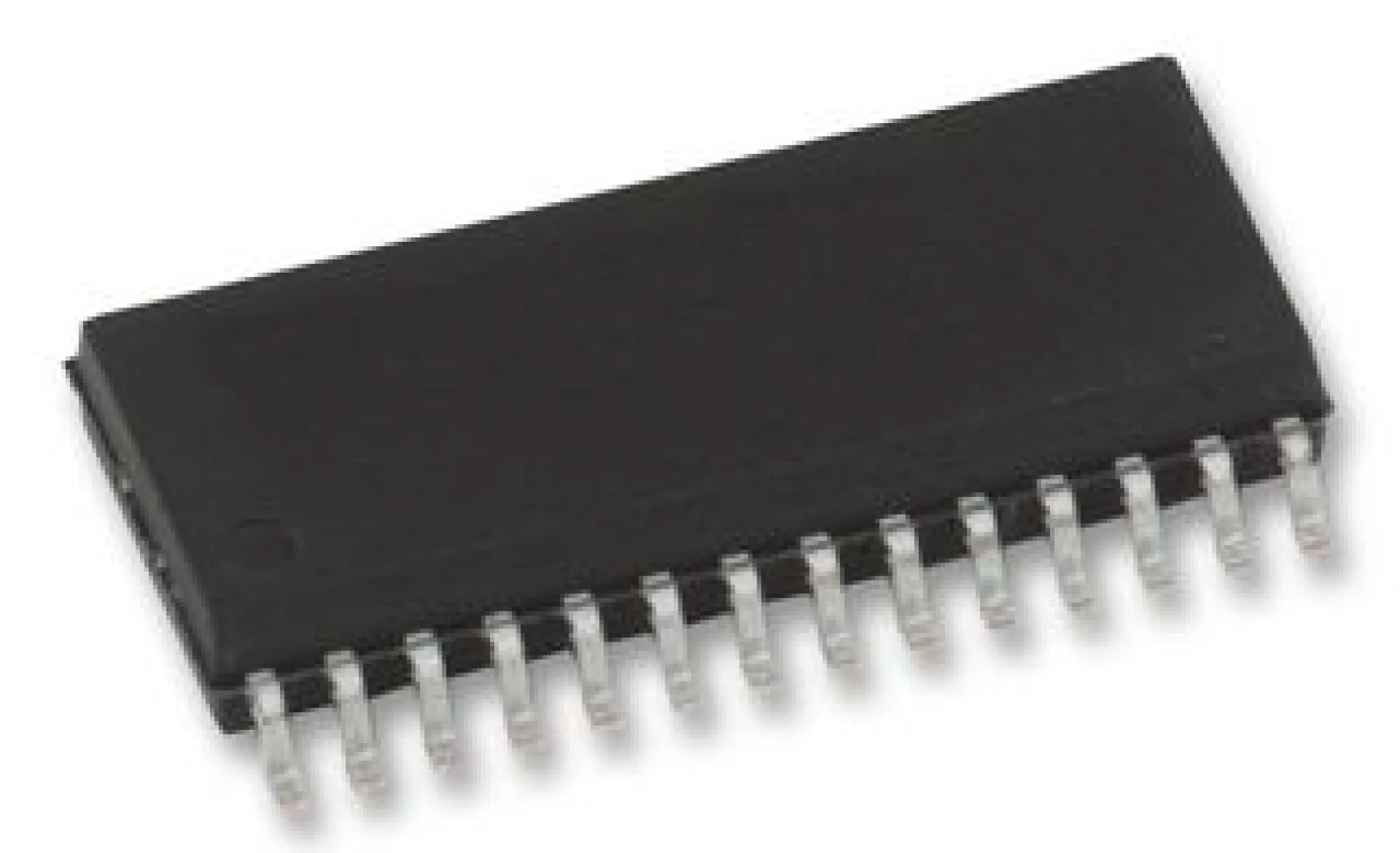

ה-PIC16F570-I/SO הוא מיקרו-בקר פלאש 8 סיביות בעל 28 פינים, המשלב טכנולוגיית CMOS מהירה ובעלת צריכת חשמל נמוכה.
- מהירות התפעול מגיעה עד 20 מגה-הרץ עם מתנד קריסטל, ומחזור הוראה הוא 200 ננו-שניות.
- המיקרו-בקר כולל יכולת קטיעה (Interrupt).
- תאי זיכרון התוכנה ונתוני הפלאש מציגים אורך חיים ארוך: זיכרון ביצוע משתמש בגודל 2048 x 12, וזיכרון נתונים הניתן לכתיבה עצמית בגודל 64 x 8.
- הזיכרון תומך ב-100,000 מחזורי כתיבה לזיכרון התוכנה וב-1,000,000 מחזורי כתיבה לזיכרון נתוני הפלאש, עם שמירת נתונים למשך למעלה מ-40 שנה.
- הוא מכיל אוגרים לשימוש כללי (SRAM) בגודל 132 x 8.
- מערך ההוראות פשוט ללמידה וכולל 36 הוראות מילה בודדת בלבד, לרבות הוראות RETURN, RETFIE ו-MOVLB.
- כל ההוראות מבוצעות במחזור בודד, למעט קפיצות תוכנה המבוצעות במחזור כפול.
- קיימת מחסנית חומרה בעלת ארבע רמות עומק.
- הוא תומך במצבי כתובת ישירה, עקיפה ויחסית עבור נתונים והוראות.
- הוא מציע 24 כניסות/יציאות (I/O) עם שליטה נפרדת על כיוון ויכולת מקור/כיור זרם גבוה.
- הוא כולל שעון/מונה זמן אמת (TMR0) של 8 סיביות עם קדם-קנה מידה (Prescaler) ניתן לתכנות של 8 סיביות.
- הוא מאפשר תכנות טורי בתוך המעגל (ICSP™) באמצעות שני חיבורי פינים חיצוניים.
- הוא מצויד בשני משווים אנלוגיים (CMP) עם רפרנסים אבסולוטיים וניתנים לתכנות.
- הוא כולל ממיר אנלוגי לדיגיטלי (ADC) ברזולוציית 8 סיביות, עם שמונה ערוצי קלט חיצוניים וקלט רפרנס של 0.6V.
- הוא כולל שני מגברים תפעוליים (op amps) עם נגישות מלאה.
- מצב השינה מאופיין בצריכת חשמל נמוכה עם צריכת זרם טיפוסית של 50 ננו-אמפר ב-2.0V, וכולל תכונת התעוררות בשינוי.
- טיימר Watchdog פועל עם צריכת זרם טיפוסית של 500 ננו-אמפר ב-2.0V, וכולל מתנד RC מובנה משלו לפעולה.
- הוא כולל תכונות איפוס מובנות: איפוס במקרה של ירידת מתח (BOR), איפוס בהפעלה (POR) וטיימר איפוס התקן (DRT).
- הוא מציע הגנת קוד ניתנת לתכנות (CP).
- קיימות מגוון אפשרויות מתנד ניתנות לבחירה, לרבות מתנד פנימי מדויק (INTOSC) של 4 או 8 מגה-הרץ, ומתנדים חיצוניים (EXTRC, LP, XT, HS, EC).
- הוא בעל תכנון סטטי מלא.
- הוא פועל בטווח מתח רחב של 2.0V עד 5.5V, ובטווח טמפרטורת פעולה תעשייתי ומורחב.
- זרם הפעולה הטיפוסי הוא 175 מיקרו-אמפר ב-2V, 4 מגה-הרץ, ו-13 מיקרו-אמפר ב-2V, 32 קילו-הרץ.
- זרם ההמתנה הטיפוסי הוא 100 ננו-אמפר ב-2V.
- הוא זמין במגוון אפשרויות אריזה, לרבות 28-Lead SPDIP, SOIC, SSOP, QFN, UQFN.
