מיקרו בקר - SMD - 1.75KByte / 68Byte - 8BIT - 4MHZ - 13 I/O

פרטים נוספים

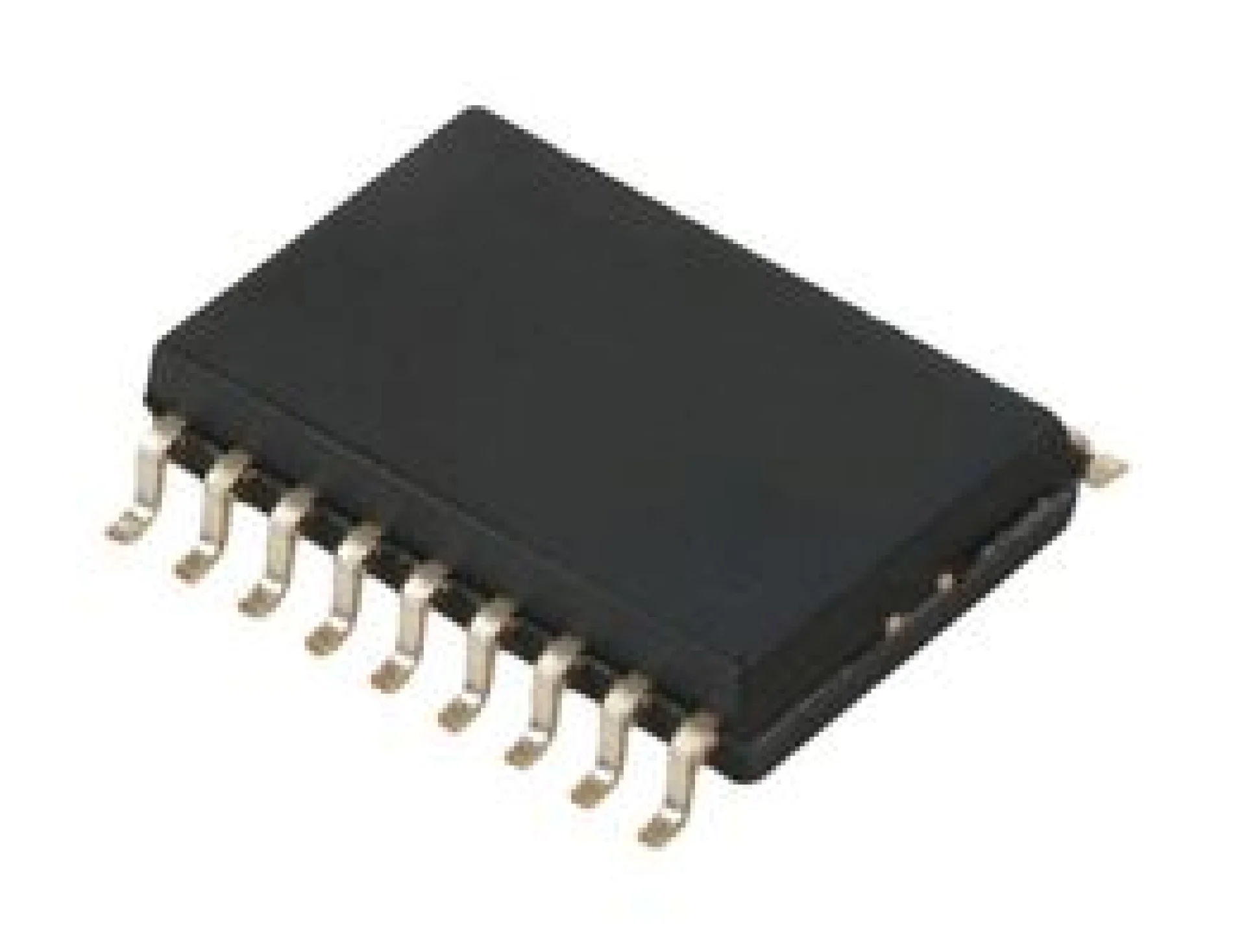

המיקרו-בקר PIC16F84A-04I/SO מבית Microchip הוא רכיב 8 ביט בעל ביצועים גבוהים, המציע מגוון רחב של תכונות מתקדמות ליישומים שונים.
- הוא כולל מעבד RISC בעל ביצועים גבוהים, עם 35 פקודות מילה בודדת בלבד ללמידה.
- כל הפקודות מתבצעות במחזור יחיד, למעט קפיצות תוכנית הדורשות שני מחזורים.
- הוא פועל במהירות של עד 20 MHz בקלט שעון, עם מחזור פקודה של 200 ns.
- הוא מכיל זיכרון תוכנית בנפח 1024 מילים.
- הוא כולל זיכרון RAM נתונים בנפח 68 בתים.
- הוא מצויד בזיכרון EEPROM נתונים בנפח 64 בתים.
- הוא משתמש במילות פקודה ברוחב 14 ביט ובייטים של נתונים ברוחב 8 ביט.
- כולל 15 אוגרי חומרה בעלי פונקציות מיוחדות ומחסנית חומרה בעלת שמונה רמות עומק.
- הוא תומך במצבי כתובת ישירה, עקיפה ויחסית.
- הוא מציע ארבעה מקורות פסיקה: פין RB0/INT חיצוני, גלישת טיימר TMR0, פסיקה בשינוי ב-PORTB<7:4>, והשלמת כתיבה ל-EEPROM נתונים.
- הוא מכיל 13 פיני קלט/פלט עם בקרת כיוון נפרדת לכל פין.
- הוא בעל יכולת ספיקה/מקור זרם גבוהה להנעת LED ישירה, עד 25 mA ספיקה ו-25 mA מקור לכל פין.
- הוא כולל טיימר/מונה TMR0 8-ביט עם קדם-קנה מידה (prescaler) ניתן לתכנות 8-ביט.
- הוא מצויד בזיכרון תוכנית FLASH משופר עם 10,000 מחזורי מחיקה/כתיבה אופייניים.
- הוא מכיל זיכרון נתונים EEPROM עם 10,000,000 מחזורי מחיקה/כתיבה אופייניים.
- הוא מבטיח שמירת נתוני EEPROM למשך למעלה מ-40 שנים.
- הוא תומך בתכנות טורי בתוך המעגל (ICSP™) באמצעות שני פינים.
- כולל איפוס בהפעלה (POR), טיימר הפעלה (PWRT) וטיימר הפעלת מתנד (OST).
- הוא מצויד בטיימר Watchdog (WDT) עם מתנד RC פנימי משלו לפעולה.
- הוא מציע הגנת קוד ומצב שינה (SLEEP) לחיסכון בחשמל.
- הוא כולל אפשרויות מתנד ניתנות לבחירה.
- הוא משתמש בטכנולוגיית CMOS מהירה וחסכונית בחשמל, עם תכנון סטטי מלא.
- הוא פועל בטווח מתחי הפעלה רחב של 2.0V עד 5.5V (לשימוש מסחרי ותעשייתי).
- הוא מאופיין בצריכת חשמל נמוכה: פחות מ-2 mA אופייני ב-5V, 4 MHz; 15 A אופייני ב-2V, 32 kHz; ופחות מ-0.5 µA זרם המתנה אופייני ב-2V.
