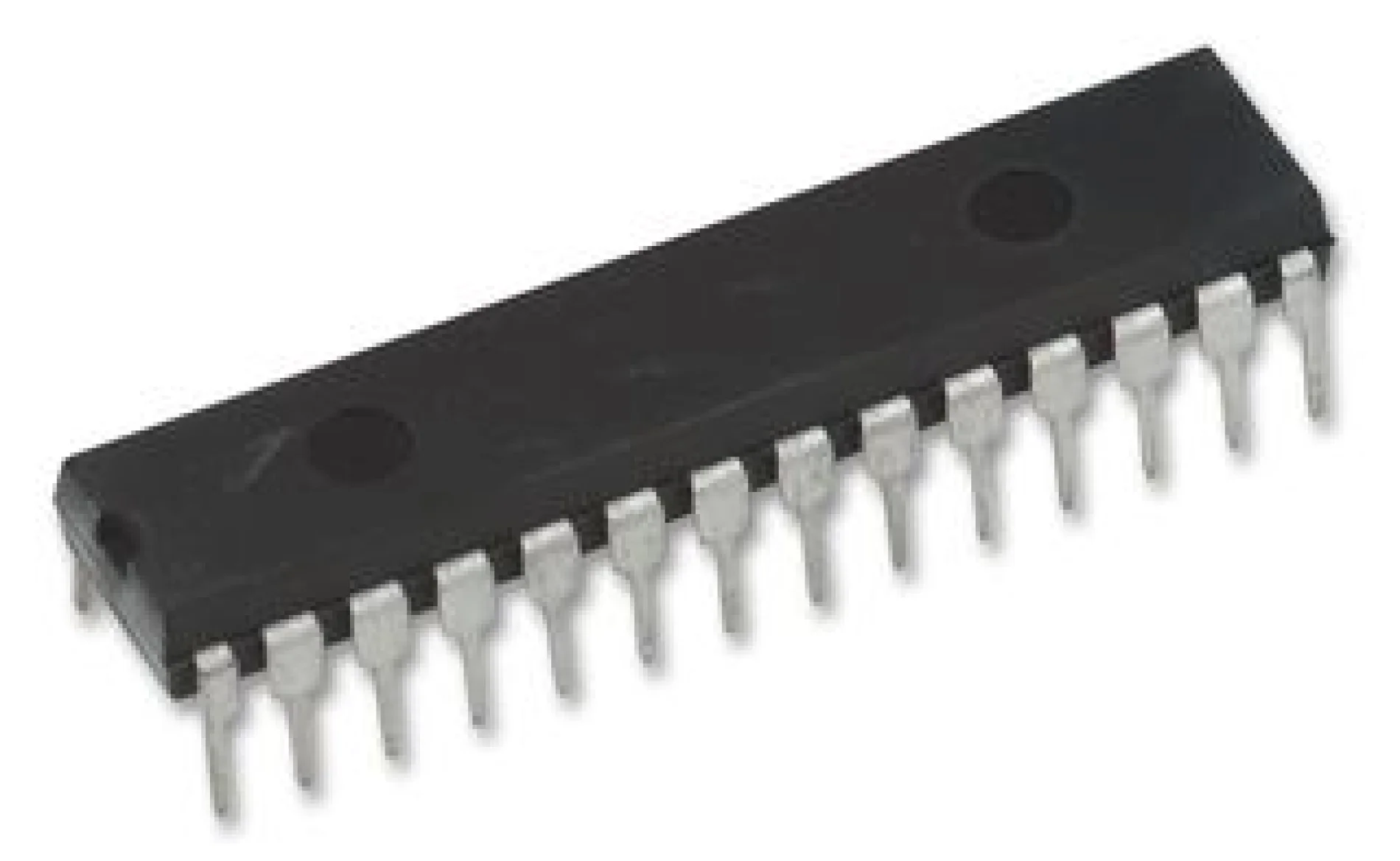

מיקרו-בקר PIC16 8 ביט, 20MHz, 3.5KB פלאש - DIP

פרטים נוספים

המיקרו-בקר PIC16F72-I/SP של MICROCHIP הוא מעבד RISC בעל 8 סיביות וביצועים גבוהים, המשלב זיכרון פלאש ויכולות היקפיות מתקדמות.
- כולל 35 פקודות מילה בודדת בלבד, מה שמקל על הלמידה.
- כל הפקודות מבוצעות במחזור יחיד, למעט קפיצות תוכנית הדורשות שני מחזורים.
- פועל במהירות של קלט שעון מ-DC עד 20 מגה-הרץ.
- מחזור פקודה מהיר במיוחד, מ-DC עד 200 ננו-שניות.
- מצויד בזיכרון תוכנית בנפח 2K x 14 מילים וזיכרון נתונים (RAM) בנפח 128 x 8 בתים.
- תואם פינים לדגמי PIC16C72/72A ו-PIC16F872.
- בעל יכולת טיפול בהפרעות (Interrupt) מובנית.
- מחסנית חומרה בעלת שמונה רמות עומק.
- תומך במצבי כתובת ישירה, עקיפה ויחסית.
- מספק זרם כיור/מקור גבוה של 25 מיליאמפר.
- כולל Timer0: טיימר/מונה של 8 סיביות עם קדם-קנה מידה (prescaler) של 8 סיביות.
- מכיל Timer1: טיימר/מונה של 16 סיביות עם קדם-קנה מידה, הניתן לקידום גם במצב שינה באמצעות קריסטל/שעון חיצוני.
- מצויד ב-Timer2: טיימר/מונה של 8 סיביות עם אוגר תקופה של 8 סיביות, קדם-קנה מידה ובתר-קנה מידה (postscaler).
- כולל מודול CCP (Capture, Compare, PWM) מובנה.
- מודול ה-CCP מאפשר לכידה (Capture) ב-16 סיביות, עם רזולוציה מקסימלית של 12.5 ננו-שניות.
- מודול ה-CCP מאפשר השוואה (Compare) ב-16 סיביות, עם רזולוציה מקסימלית של 200 ננו-שניות.
- מודול ה-CCP תומך ב-PWM ברזולוציה מקסימלית של 10 סיביות.
- כולל ממיר אנלוגי-לדיגיטלי (ADC) של 8 סיביות עם 5 ערוצים.
- פורט טורי סינכרוני (SSP) התומך ב-SPI™ (מאסטר/סלייב) וב-I2C™ (סלייב).
- כולל מעגלי זיהוי ירידת מתח (Brown-out) לאיפוס (BOR).
- בעל זיכרון תוכנית FLASH עם כ-1,000 מחזורי מחיקה/כתיבה אופייניים.
- כולל איפוס בהפעלה (POR), טיימר הפעלה (PWRT) וטיימר הפעלת מתנד (OST).
- טיימר Watchdog (WDT) עם מתנד RC פנימי משלו, המבטיח פעולה.
- כולל הגנת קוד ניתנת לתכנות.
- כולל מצב שינה (SLEEP) לחיסכון בחשמל.
- מציע אפשרויות מתנד ניתנות לבחירה.
- תומך בתכנות טורי בתוך המעגל (ICSP™) באמצעות 2 פינים בלבד.
- מאפשר גישת קריאה של המעבד לזיכרון התוכנית.
- מבוסס על טכנולוגיית CMOS FLASH מהירה וחסכונית בחשמל.
- בעל עיצוב סטטי לחלוטין.
- פועל בטווח מתח רחב: 2.0V עד 5.5V.
- מתאים לפעולה בטווח טמפרטורות תעשייתי.
- מאופיין בצריכת חשמל נמוכה במיוחד.
- צורך פחות מ-0.6 מיליאמפר אופייני ב-3V, 4 מגה-הרץ.
- צורך 20 מיקרו-אמפר אופייני ב-3V, 32 קילו-הרץ.
- צורך פחות מ-1 מיקרו-אמפר זרם המתנה אופייני.
