דיבאגר STLINK-V3 In-Circuit Compact

פרטים נוספים

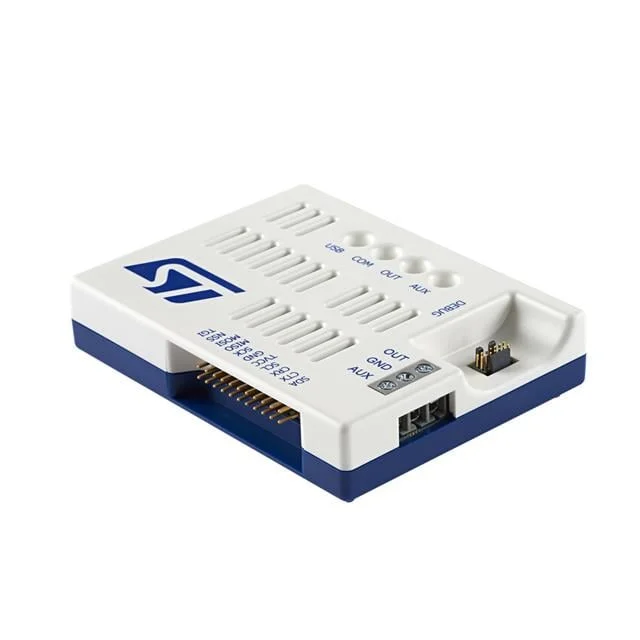

ה-STLINK-V3PWR הוא יחידת בדיקה (debugger probe) עצמאית ויחידת מדידת מקור (SMU) של שניים-באחד, שתוכננה לסנכרן ביצוע קוד עם צריכת חשמל בזמן אמת של יישומי STM32.
- תומך בדרישות הספק של יישום היעד, הודות למקור מתח ניתן לתכנות מ-1.6 V עד 3.6 V ודירוג זרם יציאה של 500 mA עם הגנת זרם יתר של 550 mA.
- מאפשר ניטור צריכת חשמל דינמית, הודות לקצב דגימה ניתן לתכנות מ-1 SPS עד 100 kSPS ומדידת זרם דינמית מכמה nA עד 500 mA, התומכת בעד 1.65 W.
- מספק נתוני מדידת הספק מדויקים, הודות לרוחב פס SMU של 50 kHz, רכישה של 1.6 MHz, ודיוק של עד +/-0.5%.
- מאפשר ניפוי באגים באמצעות JTAG/SWD (תקשורת SWD/SWV עד 10 MHz, תקשורת JTAG עד 20 MHz) ומציע ממשקי תקשורת נוספים, הודות לממשק UART ב-Virtual COM Port (VCP) עד 12 MHz וגשר מרובה נתיבים מ-USB ל-SPI/I2C/CAN/GPIOs.
- מספק התאמת מתח קלט/פלט, הודות למשנה רמות (level shifter) משולב עם מתח קלט/פלט ניתן להתאמה מ-1.6 V עד 3.6 V.
- מתחבר ומופעל באמצעות USB Type-C®, הודות למחבר USB Type-C®, ממשק USB 2.0 מהיר, ואספקת חשמל ליישום היעד עד 5 V/3 A באמצעות USB Type-C®.
- מקל על ניהול התקנים וניטור מצב, הודות לתמיכה ישירה מתוכנת STM32CubeMonitor-Power, עדכוני קושחה של הבדיקה (probe) באמצעות USB, וארבע נוריות LED דו-צבעוניות המציינות את מצב הבדיקה.
תכולה: שלושה כבלי STDC14 ל-MIPI10 / STDC14 / MIPI20 שטוחים עם מחברי 1.27 mm pitch; ארבעה כבלים (שניים זכר/זכר ושניים זכר/נקבה).
