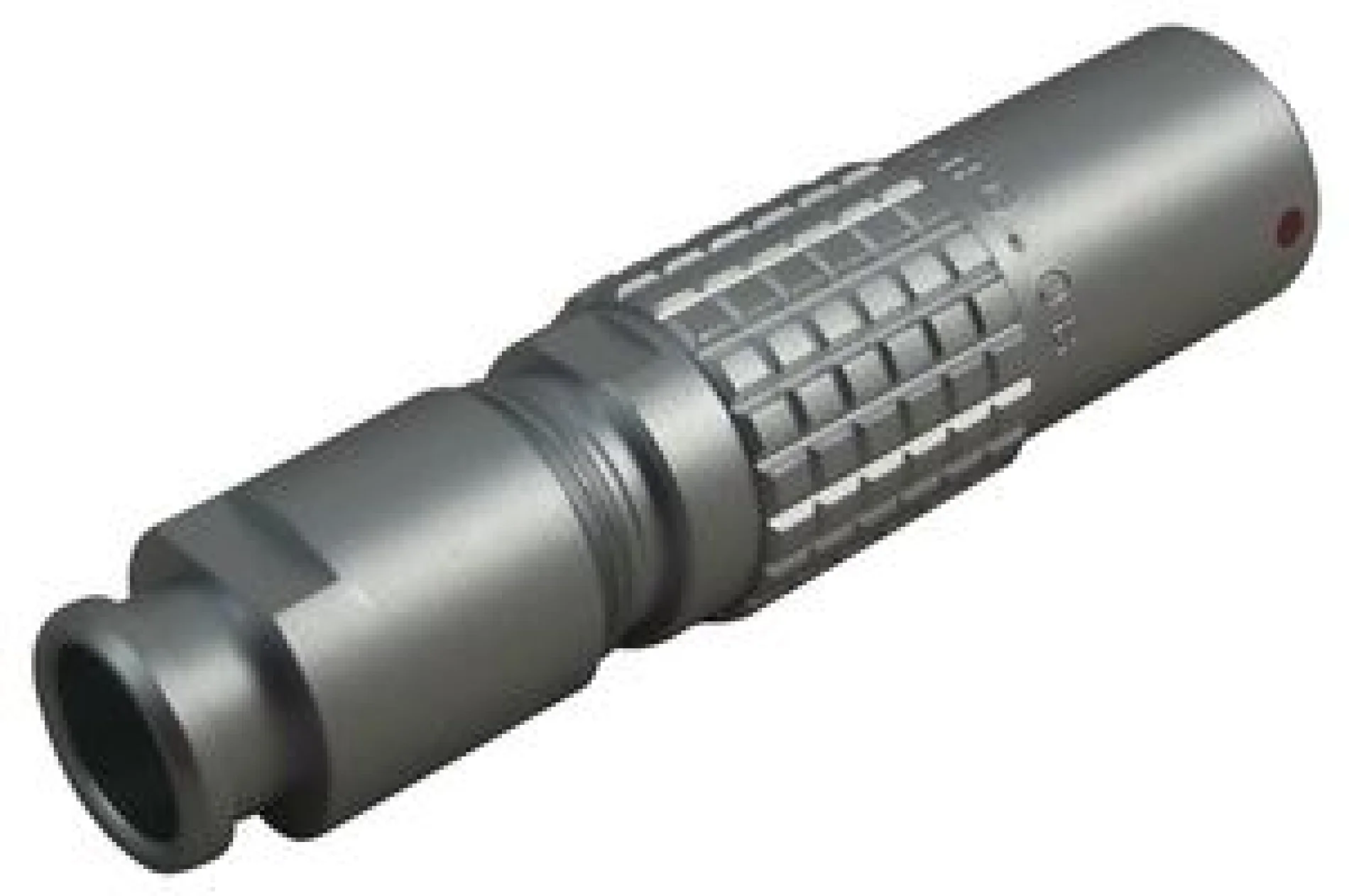

מחבר LEMO - נקבה להלחמה לכבל - 2 מגעים - PHG.0B.302.CLLD52Z

פרטים נוספים

מחבר עגול סטנדרטי מסדרת 0B של LEMO, מדגם PHG.0B.302.CLLD52Z, הוא שקע להתקנת כבל עם 2 מגעים.
- סוג המגעים הוא הלחמה.
- קוטר המגע הוא 0.9 מ"מ.
- קוטר שקע המגע הוא 1.0 מ"מ.
- המוצר תומך במוליך יחיד או רב-גידי בקוטר מרבי של 0.56 מ"מ² (AWG 20).
- התנגדות המגע המרבית היא 4.8 מיליאוהם.
- מתח הבדיקה בין מגע למעטפת הוא 1050 V (AC) ו-1490 V (DC).
- מתח הבדיקה בין מגעים הוא 1000 V (AC) ו-1400 V (DC).
- המוצר כולל 2 חוטים.
- סגנון מעטפת PH* הוא שקע חופשי עם קולט כבל ואום להתאמת מונע כיפוף.
- המוצר בעל מפתח אחד (אלפא=0), עם מגעים נקביים בשקע.
- חומר הגוף הוא פליז מצופה כרום למעטפת ולאום הקולט, ופליז מצופה ניקל לשרוול התפס ולחלקים האמצעיים.
- וריאנט Z מצויד באום להתאמת מונע כיפוף.
- תצורה 0B.302 מיועדת ל-2 מתחים נמוכים.
- המבודד הוא מסוג PEEK, והוא עומד בתקן UL 94 / V-0/1.5.
- הזרם הנקוב הוא 10 אמפר.
- סוג הסיום הוא הלחמה נקבית.
- דירוג ההגנה הוא IP50.
- המוצר מתאים לכבלים בקוטר 4.30 - 5.20 מ"מ.
- המשקל הוא 9.47 גרם.
- המעטפת עומדת ב-5000 מחזורי חיבור/ניתוק.
- טווח טמפרטורת הפעולה הוא מ-55°C- עד 250°C+.
- המוצר עומד בלחות של עד 95% (ב-60°C).
- המוצר עומד ברעידות של 15 g (בטווח תדרים של 10 הרץ - 2000 הרץ).
- המוצר עומד בזעזועים של 100 g (במשך 6 אלפיות השנייה).
- הקטגוריה האקלימית היא 50/175/21.
- המיגון המינימלי הוא 75 dB (ב-10 מגה-הרץ) ו-40 dB (ב-1 גיגה-הרץ).
- המוצר עומד בפני קורוזיה במלח למשך מעל 1000 שעות.
