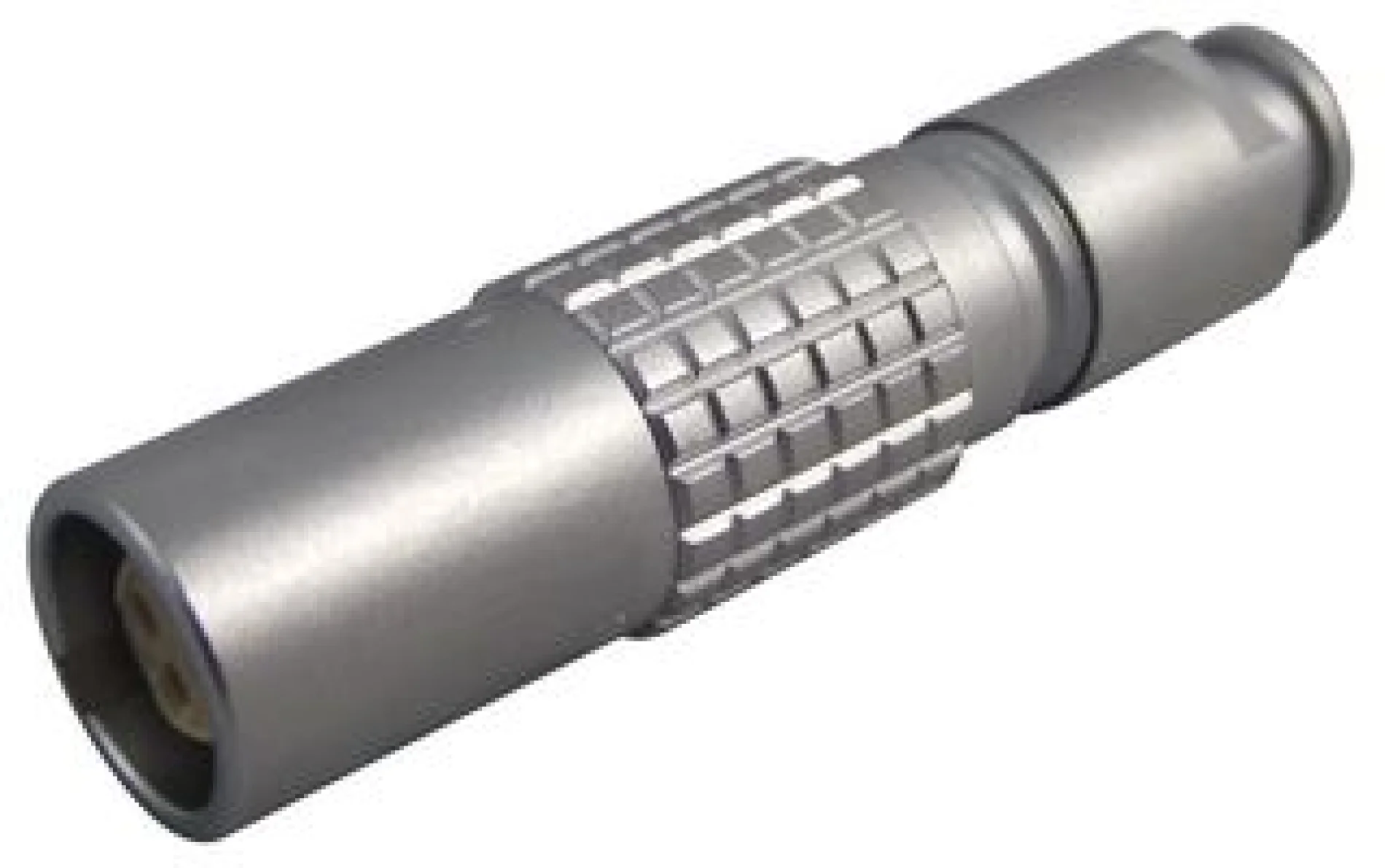

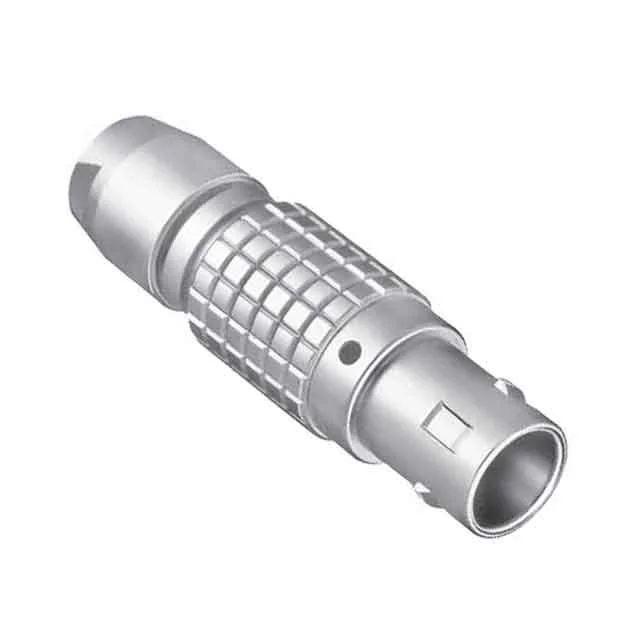

מחבר LEMO - נקבה להלחמה לכבל - 4 מגעים - PHG.0B.304.CLLD52Z

פרטים נוספים

מחבר עגול סטנדרטי מסדרת 0B של LEMO, מדגם PHG.0B.304.CLLD52Z, הוא שקע להתקנת כבל עם 4 מגעים.
- סוג המגעים הוא הלחמה (Solder).
- קוטר המגעים עומד על 0.7 מ"מ, וקוטר שקע ההלחמה הוא 0.8 מ"מ.
- תומך במוליכים מוצקים ומפותלים עד 0.34 מ"מ² (AWG 22).
- התנגדות מגע מקסימלית של 6.1 מילי-אוהם.
- מתח בדיקה (מגע-מגע) של 850 V (AC) ו-1200 V (DC).
- מתח בדיקה (מגע-מעטפת) של 700 V (AC) ו-1000 V (DC).
- מיועד ל-4 חוטים במתח נמוך.
- סגנון המעטפת הוא שקע חופשי הכולל קולט כבל ואום להתאמת מגן כיפוף (וריאנט Z).
- קידוד עם מפתח אחד (אלפא=0), עם מגעים נקביים בשקע.
- בית המחבר עשוי מפליז מצופה כרום למעטפת ולאום הקולט, ופליז מצופה ניקל לשרוול התפס ולחלקים האמצעיים.
- המבודד עשוי מחומר PEEK (תואם UL 94 / V-0/1.5).
- זרם נקוב של 7 אמפר.
- דירוג הגנה IP50.
- מתאים לכבלים בקוטר שנע בין 4.30 ל-5.20 מ"מ.
- משקלו 9.65 גרם.
- המעטפת מיועדת ל-5000 מחזורי חיבור/ניתוק.
- טווח טמפרטורת פעולה רחב: מ-55°C עד +250°C.
- המחבר עומד בלחות מקסימלית של 95% (ב-60°C).
- המחבר עומד ברעידות עד 15 גרם (בטווח 10 הרץ - 2000 הרץ).
- המחבר עומד בזעזועים של 100 גרם (למשך 6 מילי-שניות).
- קטגוריה אקלימית: 50/175/21.
- מיגון מינימלי של 75 dB ב-10 מגה-הרץ ו-40 dB ב-1 גיגה-הרץ.
- המחבר עומד בקורוזיה במלח למשך למעלה מ-1000 שעות.
