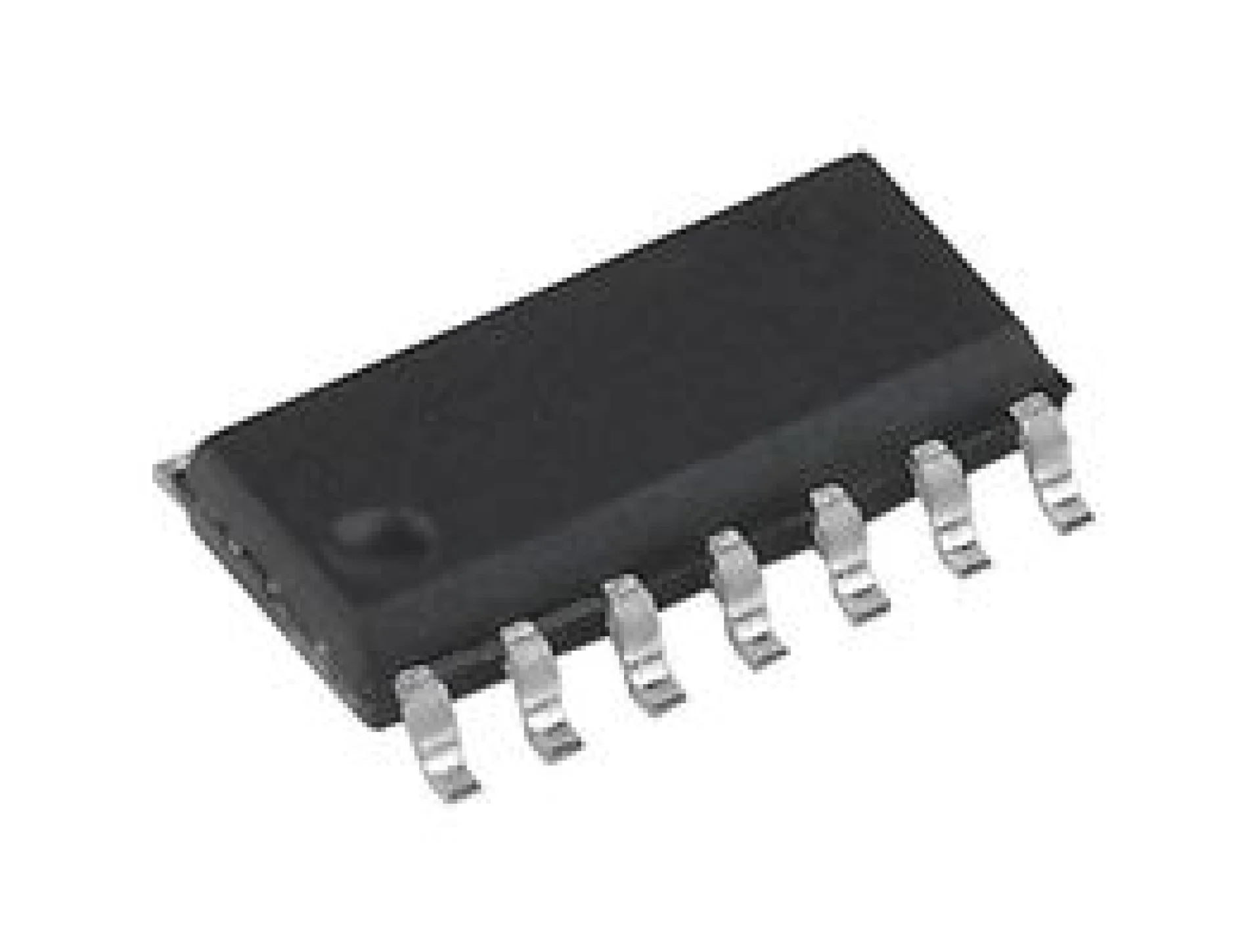

מיקרו בקר - SMD - 7KByte / 256Byte - 8BIT - 20MHZ - 12 I/O

פרטים נוספים

המיקרו-בקר PIC16F688-E/SL הוא מעבד RISC בעל ביצועים גבוהים מבית Microchip, המשלב תכונות מיוחדות ויכולות חיסכון משמעותי באנרגיה, ומיועד למגוון רחב של יישומים.
- המעבד הוא RISC עם 35 הוראות בלבד ללמידה, ורובן במחזור יחיד.
- פועל במהירות של עד 20 מגה-הרץ עם קלט מתנד/שעון, ומחזור הוראה מהיר של 200 ננו-שניות.
- כולל יכולת טיפול בפסיקות ומחסנית חומרה עמוקה בת 8 רמות.
- תומך במצבי כתובת ישירה, עקיפה ויחסית לגמישות בתכנות.
- מצויד במתנד פנימי מדויק המכויל במפעל לדיוק של ±1%, עם טווח תדרים לבחירה בתוכנה מ-8 מגה-הרץ עד 125 קילו-הרץ.
- מאפשר כוונון תוכנה של המתנד, מצב הפעלה דו-מהירויות, וזיהוי כשל קריסטל ליישומים קריטיים.
- כולל מעבר מצבי שעון במהלך הפעולה לחיסכון באנרגיה ומצב שינה ייעודי לחסכון נוסף.
- פועל בטווח מתחים רחב של 2.0V עד 5.5V, ומתאים לטווח טמפרטורות תעשייתי ומורחב.
- מנגנוני איפוס מובנים: Power-on Reset (POR), Power-up Timer (PWRT), Oscillator Start-up Timer (OST), ו-Brown-out Reset (BOR עם שליטה בתוכנה).
- טיימר Watchdog משופר בזרם נמוך (WDT) עם מתנד מובנה, הניתן להפעלה בתוכנה עם זמן נומינלי של 268 שניות.
- פין Master Clear מרובה עם נגד משיכה חלש או פין קלט בלבד, והגנת קוד ניתנת לתכנות.
- תא Flash/EEPROM תומך ב-100,000 מחזורי כתיבה ל-Flash וב-1,000,000 מחזורי כתיבה ל-EEPROM, עם שמירת נתונים למשך למעלה מ-40 שנה.
- זרם המתנה טיפוסי נמוך במיוחד של 50 nA ב-2.0V.
- זרם פעולה טיפוסי של 11 μA ב-32 קילו-הרץ ו-2.0V, ו-220 μA ב-4 מגה-הרץ ו-2.0V.
- זרם טיימר Watchdog טיפוסי של 1 μA ב-2.0V.
- 12 פיני קלט/פלט עם שליטה נפרדת בכיוון, יכולת מקור/כיור זרם גבוה להנעת LED ישירה, פין פסיקה בשינוי, ונגדי משיכה חלשים הניתנים לתכנות בנפרד.
