מיקרו בקר - SMD - 16KByte / 1KByte - 8BIT - 40MHZ - 67 I/O

פרטים נוספים

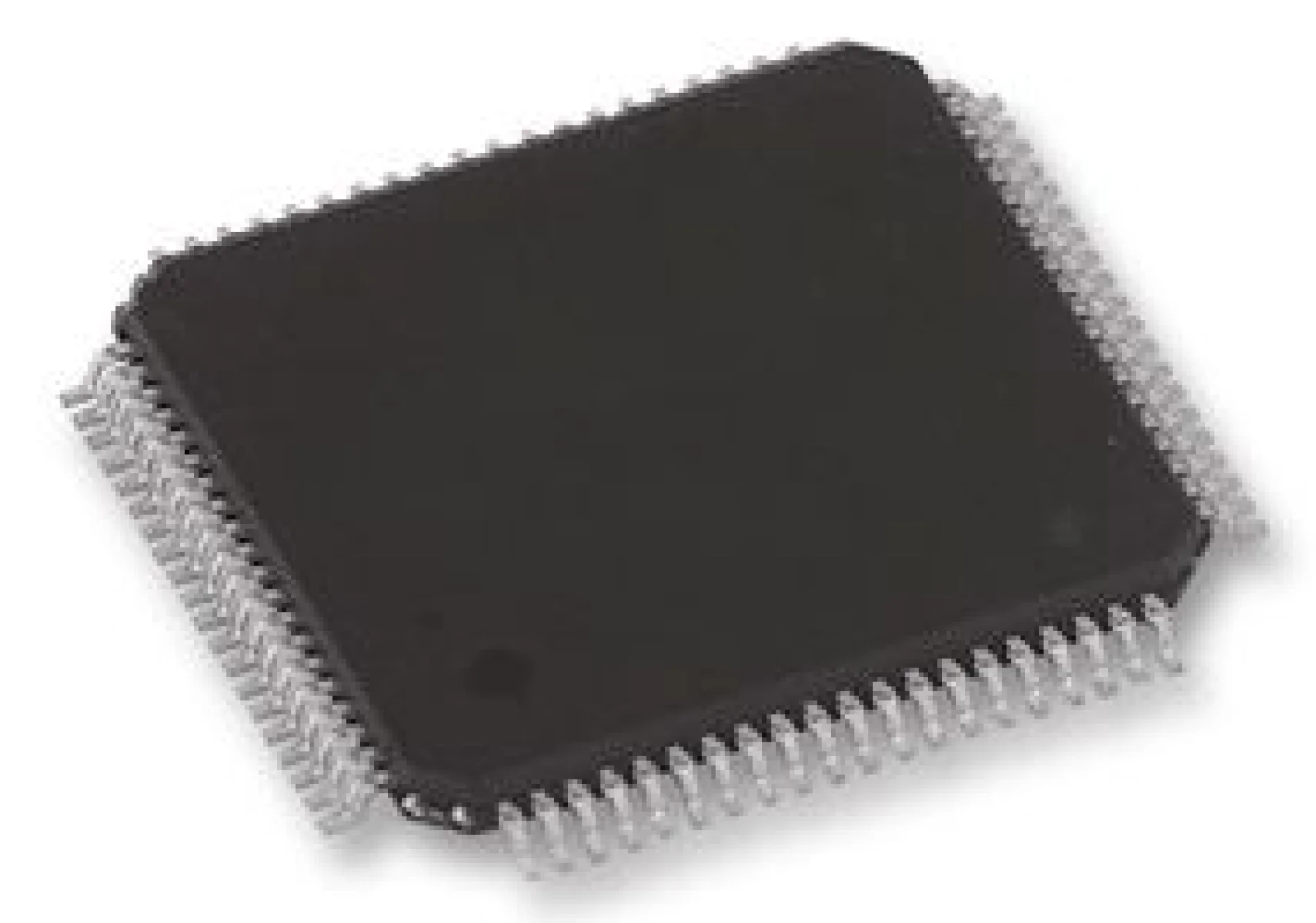

המיקרו-בקר PIC18F84J90-I/PT מבית MICROCHIP הוא רכיב 8 ביט המשלב תכונות מתקדמות לחיסכון באנרגיה, מנהל התקן LCD מובנה ויכולות תכנות גמישות.
- מצבי ניהול צריכת חשמל מגוונים: ריצה (Run), סרק (Idle) ושינה (Sleep).
- זרם צריכה נמוך במיוחד: עד 7 µA במצב ריצה, 2.5 µA במצב סרק ו-100 nA במצב שינה (אופייני).
- התעוררות מהירה ממצב שינה (INTOSC) תוך 1 µs (אופייני).
- הפעלת מתנד בשני מהירויות המקצרת את זמן ההמתנה לייצוב הקריסטל.
- יכולת הנעה ישירה של פאנל LCD, כולל במצב שינה.
- תמיכה בעד 48 מקטעים ו-192 פיקסלים עבור ה-LCD, ניתנים לבחירה בתוכנה.
- מודול תזמון LCD הניתן לתכנות עם מקורות תזמון מרובים.
- תצורות קווים משותפים (commons) של עד 4: סטטי, 1/2, 1/3 או 1/4 מולטיפלקס, ותצורות הטיה (Bias) סטטיות, 1/2 או 1/3.
- כולל מודול משאבת מטען משולב עם הגברת מתח.
- זיכרון תוכנית Flash עם 1000 מחזורי מחיקה/כתיבה (אופייני) ושמירת נתונים למשך 20 שנה לפחות.
- יכולת תכנות עצמי מלאה בשליטת תוכנה.
- רמות עדיפות מוגדרות להפרעות (Interrupts).
- מכפיל חומרה 8x8 במחזור יחיד.
- טיימר Watchdog מורחב (WDT) עם תקופה ניתנת לתכנות מ-4 אלפיות שנייה עד 131 שניות.
- תכנות טורי בתוך המעגל (ICSP™) וניפוי באגים בתוך המעגל עם 3 נקודות עצירה, שניהם באמצעות שני פינים.
- טווח מתח הפעלה רחב: 2.0V עד 3.6V, עם ווסת 2.5V מובנה על השבב.
- מבנה מתנד גמיש עם שני מצבי קריסטל (4-25 MHz) ושני מצבי שעון חיצוני (עד 40 MHz).
- בלוק מתנד פנימי עם 8 תדרים לבחירת המשתמש, מ-31.25 kHz עד 8 MHz.
- מתנד משני המשתמש בטיימר 1 בתדר 32 kHz.
- מנטר שעון בטיחותי (Fail-Safe Clock Monitor) המאפשר כיבוי בטוח במקרה של כשל בשעון ההיקפי.
- יכולת ספיגה/מקור זרם גבוהה של 25 mA/25 mA עבור PORTB ו-PORTC.
