מיקרו בקר - DIP - 3.5KByte / 128Byte - 8BIT - 20MHZ - 6 I/O

פרטים נוספים

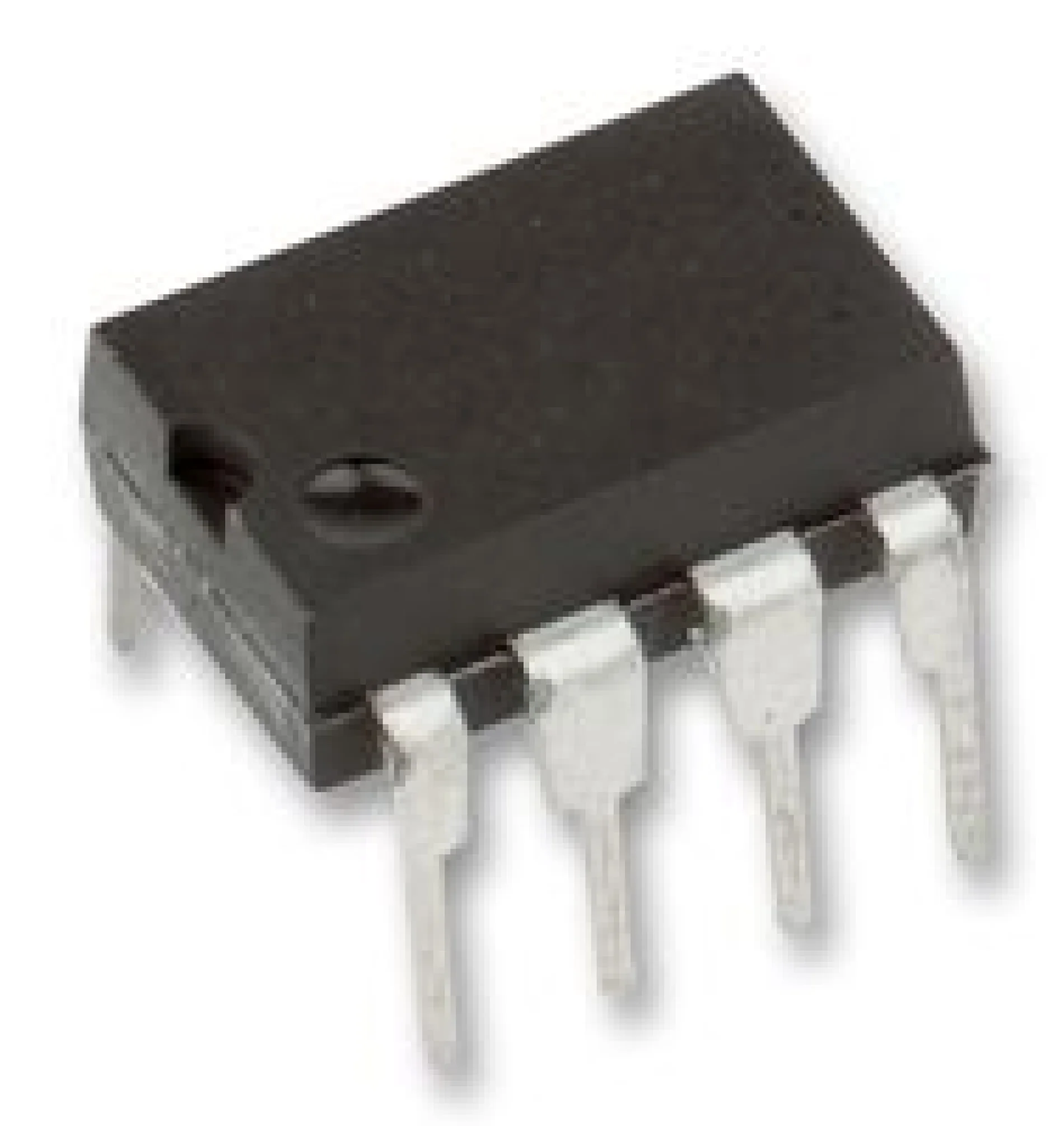

מיקרו-בקר PIC12F683-E/P הוא מיקרו-בקר 8 סיביות מבית MICROCHIP, המשלב ביצועים גבוהים עם צריכת הספק נמוכה ומגוון רחב של תכונות מתקדמות.
- מעבד RISC בעל ביצועים גבוהים עם 35 פקודות בלבד ללמידה, כאשר רובן פקודות במחזור יחיד למעט קפיצות.
- מהירות פעולה של DC עד 20 מגה-הרץ עבור קלט מתנד/שעון, וזמן מחזור פקודה של DC עד 200 ננו-שניות.
- כולל יכולת קטיעה (Interrupt capability) ומחסנית חומרה בעלת 8 רמות עומק, יחד עם תמיכה במצבי כתובת ישירה, עקיפה ויחסית.
- מתנד פנימי מדויק המכויל במפעל לדיוק אופייני של ±1%, עם טווח תדרים לבחירה בתוכנה מ-8 מגה-הרץ עד 125 קילו-הרץ, וניתן לכוונון בתוכנה.
- מציע מצב הפעלה מהירה בשני מהירויות (Two-Speed Start-up), זיהוי כשל קריסטל ליישומים קריטיים ומעבר מצבי שעון במהלך הפעולה לחיסכון באנרגיה.
- מצב שינה (Sleep mode) לחיסכון משמעותי בהספק.
- טווח מתח הפעלה רחב של 2.0V עד 5.5V, ותמיכה בטווח טמפרטורות תעשייתי ומורחב.
- כולל איפוס בהפעלה (POR), טיימר הפעלה (PWRT) וטיימר הפעלת מתנד (OST), יחד עם איפוס מתח נמוך (BOR) עם אפשרות שליטה בתוכנה.
- טיימר Watchdog משופר בעל זרם נמוך (WDT) עם מתנד מובנה, הניתן להפעלה בתוכנה עם זמן נומינלי של 268 שניות עם קדם-קנה מידה מלא.
- כולל Master Clear מרובה עם פין משיכה/קלט והגנת קוד ניתנת לתכנות.
- תאי Flash/EEPROM: 100,000 מחזורי כתיבה ל-Flash ו-1,000,000 מחזורי כתיבה ל-EEPROM, עם שמירת נתונים למשך למעלה מ-40 שנה.
- זרם המתנה אופייני של 50 nA ב-2.0V.
- זרם הפעלה אופייני של 11 μA ב-32 קילו-הרץ ו-2.0V, או 220 μA ב-4 מגה-הרץ ו-2.0V.
- זרם טיימר Watchdog אופייני של 1 μA ב-2.0V.
- מצויד ב-6 פיני קלט/פלט עם שליטה פרטנית.
