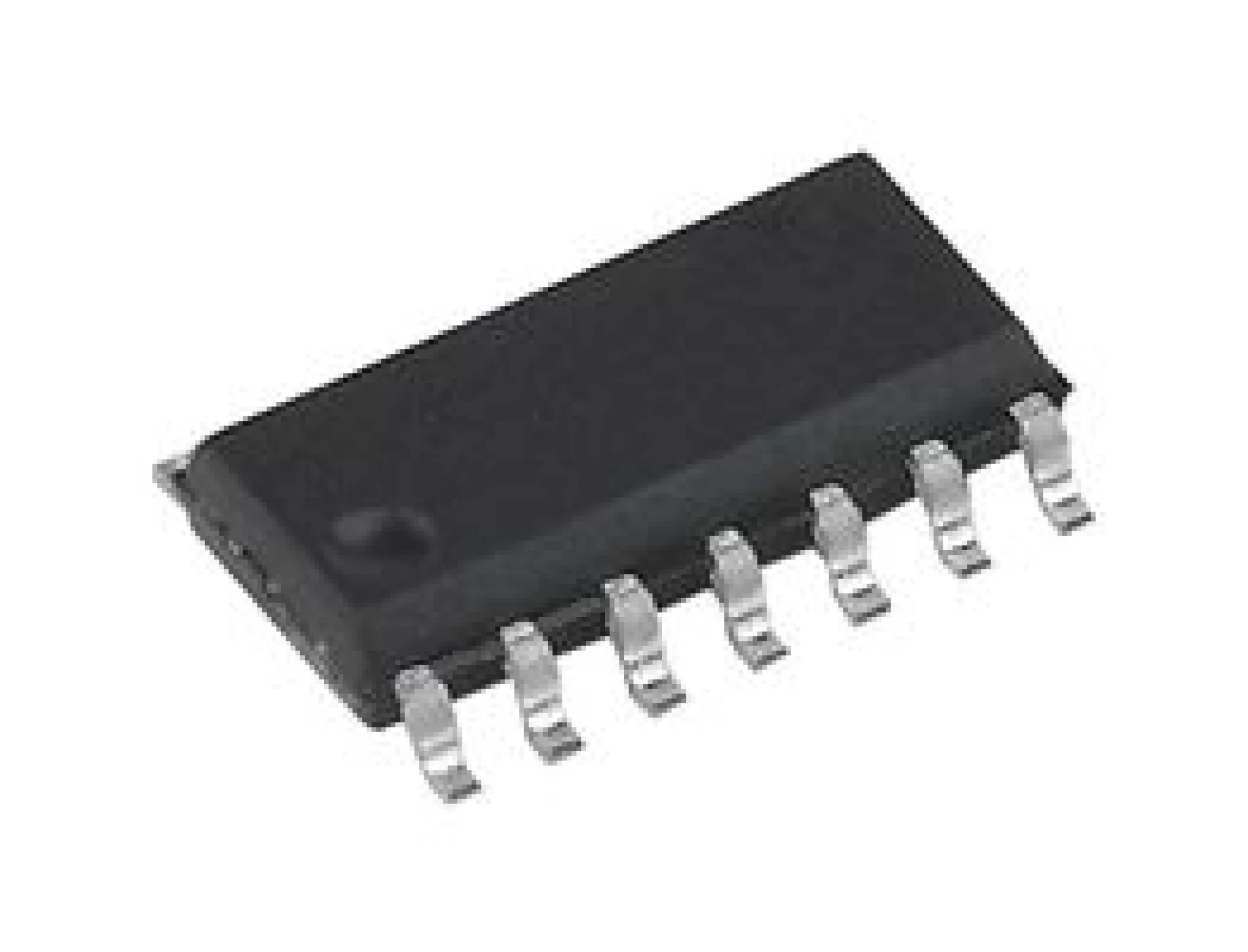

מיקרו בקר - SMD - 1.5KByte / 67Byte - 8BIT - 20MHZ - 12 I/O

פרטים נוספים

המיקרו-בקר PIC16F526-I/SL מבית Microchip מציע ביצועים גבוהים ויכולות מתקדמות, עם מעבד RISC ותכונות חיסכון בחשמל.
- המעבד הוא RISC בעל ביצועים גבוהים עם 33 הוראות מילה בודדת בלבד.
- כל ההוראות מבוצעות במחזור יחיד, למעט קפיצות תוכנית הדורשות שני מחזורים.
- המיקרו-בקר כולל מחסנית חומרה בעומק שתי רמות.
- המיקרו-בקר תומך במצבי כתובת ישירה, עקיפה ויחסית עבור נתונים והוראות.
- מהירות ההפעלה היא עד 20 מגה-הרץ עם מתנד קריסטל, ומחזור הוראה הוא 200 ננו-שניות.
- קיים זיכרון תוכנית פלאש על-שבב בגודל 1024 x 12.
- קיימים אוגרים לשימוש כללי (SRAM) בגודל 67 x 8.
- קיים זיכרון נתוני פלאש בגודל 64 x 8.
- המיקרו-בקר כולל מתנד פנימי מדויק של 8 מגה-הרץ, המכויל במפעל לדיוק של ±1%.
- המיקרו-בקר תומך בתכנות טורי בתוך המעגל (ICSP™) ובניפוי באגים בתוך המעגל (ICD).
- המיקרו-בקר כולל איפוס בהפעלה (POR) וטיימר איפוס התקן (DRT).
- המיקרו-בקר מצויד בטיימר Watchdog (WDT) עם מתנד RC ייעודי על-שבב המיועד לפעולה.
- קיימת הגנת קוד ניתנת לתכנות.
- המיקרו-בקר כולל פין כניסה MCLR מרובה ונגדי Pull-up פנימיים חלשים בפיני קלט/פלט.
- קיים מצב שינה לחיסכון בחשמל עם יכולת התעוררות משינוי פין.
- קיימות מגוון אפשרויות מתנד ניתנות לבחירה: INTRC (4 מגה-הרץ או 8 מגה-הרץ), EXTRC, XT, HS, LP, EC.
- זרם ההמתנה הוא נמוך ועומד על 100 ננו-אמפר ב-2.0V (טיפוסי).
- זרם ההפעלה הוא 11 מיקרו-אמפר ב-32 קילו-הרץ, 2.0V (טיפוסי), ו-175 מיקרו-אמפר ב-4 מגה-הרץ, 2.0V (טיפוסי).
- זרם טיימר Watchdog הוא 1 מיקרו-אמפר ב-2.0V (טיפוסי) ו-7 מיקרו-אמפר ב-5.0V (טיפוסי).
- תאי זיכרון תוכנית ונתוני פלאש תומכים במספר רב של מחזורי כתיבה: 100,000 מחזורי כתיבה לזיכרון תוכנית ו-1,000,000 מחזורי כתיבה לזיכרון נתוני פלאש.
- נתוני תוכנית ופלאש נשמרים למשך למעלה מ-40 שנים.
- המיקרו-בקר בעל תכנון סטטי מלא.
