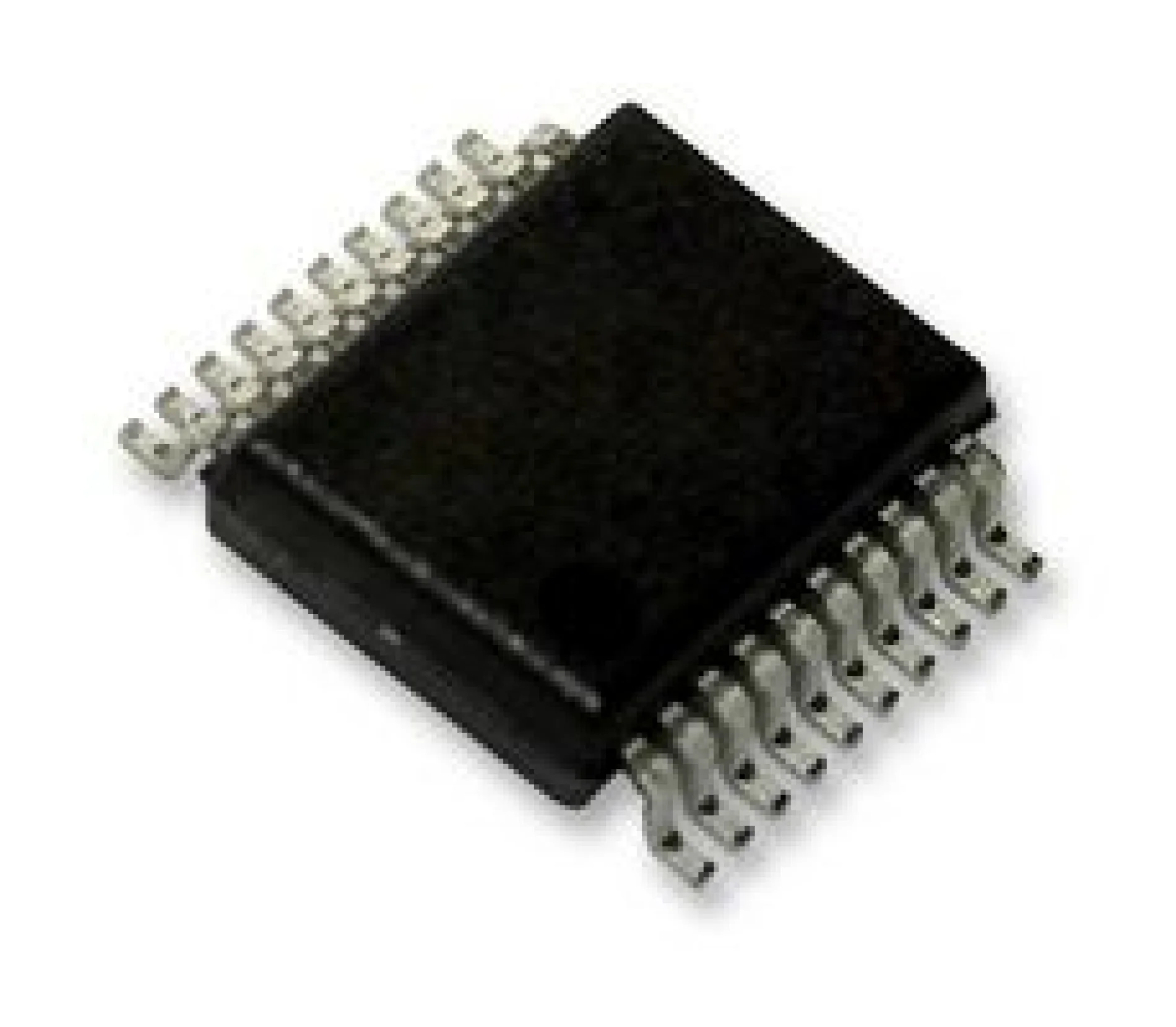

מיקרו בקר - SMD - 1.5KByte / 68Byte - 8BIT - 20MHZ - 18 I/O

פרטים נוספים

המיקרו-בקר PIC16F527-I/SS מבית Microchip הוא רכיב 8 סיביות בעל זיכרון פלאש, המציע מגוון רחב של תכונות מתקדמות וגמישות גבוהה ליישומים שונים.
- הוא מטפל בפסיקות.
- מהירות פעולה של עד 20 מגה-הרץ עם מתנד קריסטל, עם מחזור פקודה של 200 ננו-שניות.
- זיכרון תוכנית משתמש בנפח 1024x12 וזיכרון נתונים הניתן לכתיבה עצמית בנפח 64x8.
- זיכרון התוכנית תומך ב-100,000 מחזורי כתיבה וזיכרון נתוני הפלאש תומך ב-1,000,000 מחזורי כתיבה.
- שמירת נתונים בזיכרון התוכנית והפלאש למשך למעלה מ-40 שנה.
- כולל 68x8 רגיסטרים לשימוש כללי (SRAM).
- דורש למידה של 36 פקודות במילה אחת בלבד, כולל פקודות RETURN, RETFIE ו-MOVLB.
- כל הפקודות הן במחזור יחיד, למעט קפיצות תוכנית שהן במחזור כפול.
- הוא כולל ערימת חומרה בעלת ארבע רמות עומק.
- תומך במצבי כתובת ישירה, עקיפה ויחסית עבור נתונים ופקודות.
- מצויד ב-17 פיני קלט/פלט ופין אחד המיועד לקלט בלבד, עם שליטה נפרדת על כיוון הפינים ויכולת מקור/כיור זרם גבוה.
- הוא כולל טיימר/מונה זמן אמת (TMR0) של 8 סיביות עם קדם-קנה מידה (Prescaler) ניתן לתכנות של 8 סיביות.
- תכנות טורי בתוך המעגל (ICSP™) אפשרי באמצעות שני חיבורי פינים חיצוניים.
- הוא כולל שני משווים אנלוגיים עם רפרנסים מוחלטים וניתנים לתכנות.
- הוא מצויד בממיר אנלוגי לדיגיטלי (ADC) ברזולוציית 8 סיביות, עם שמונה ערוצי קלט חיצוניים וערוץ פנימי אחד להמרת משווה, וכניסת רפרנס של 0.6V.
- הוא כולל שני מגברים אופרטיביים (op amps) עם נגישות מלאה.
- תכונות מיקרו-בקר נוספות כוללות איפוס במקרה של ירידת מתח (BOR), איפוס בהפעלה (POR), טיימר איפוס התקן (DRT) וטיימר Watchdog (WDT) עם מתנד RC ייעודי.
- הוא מציע הגנת קוד ניתנת לתכנות (CP) ומצב שינה בצריכת חשמל נמוכה עם תכונת התעוררות בשינוי.
- הוא מציע מגוון אפשרויות מתנד ניתנות לבחירה: INTOSC (4 או 8 מגה-הרץ), EXTRC, LP, XT, HS, EC.
- הוא זמין במגוון אפשרויות אריזה: 20-Lead PDIP, SOIC, SSOP, QFN, UQFN.
- הוא מבוסס על טכנולוגיית פלאש CMOS מהירה ובעלת צריכת חשמל נמוכה, עם תכנון סטטי מלא.
- הוא פועל בטווח מתח וטמפרטורת פעולה רחב: תעשייתי ומורחב מ-2.0V עד 5.5V.
- זרם הפעולה הטיפוסי שלו הוא 170 מיקרו-אמפר ב-2V, 4 מגה-הרץ, ו-15 מיקרו-אמפר ב-2V, 32 קילו-הרץ.
- זרם ההמתנה הטיפוסי שלו הוא 100 ננו-אמפר ב-2V.
