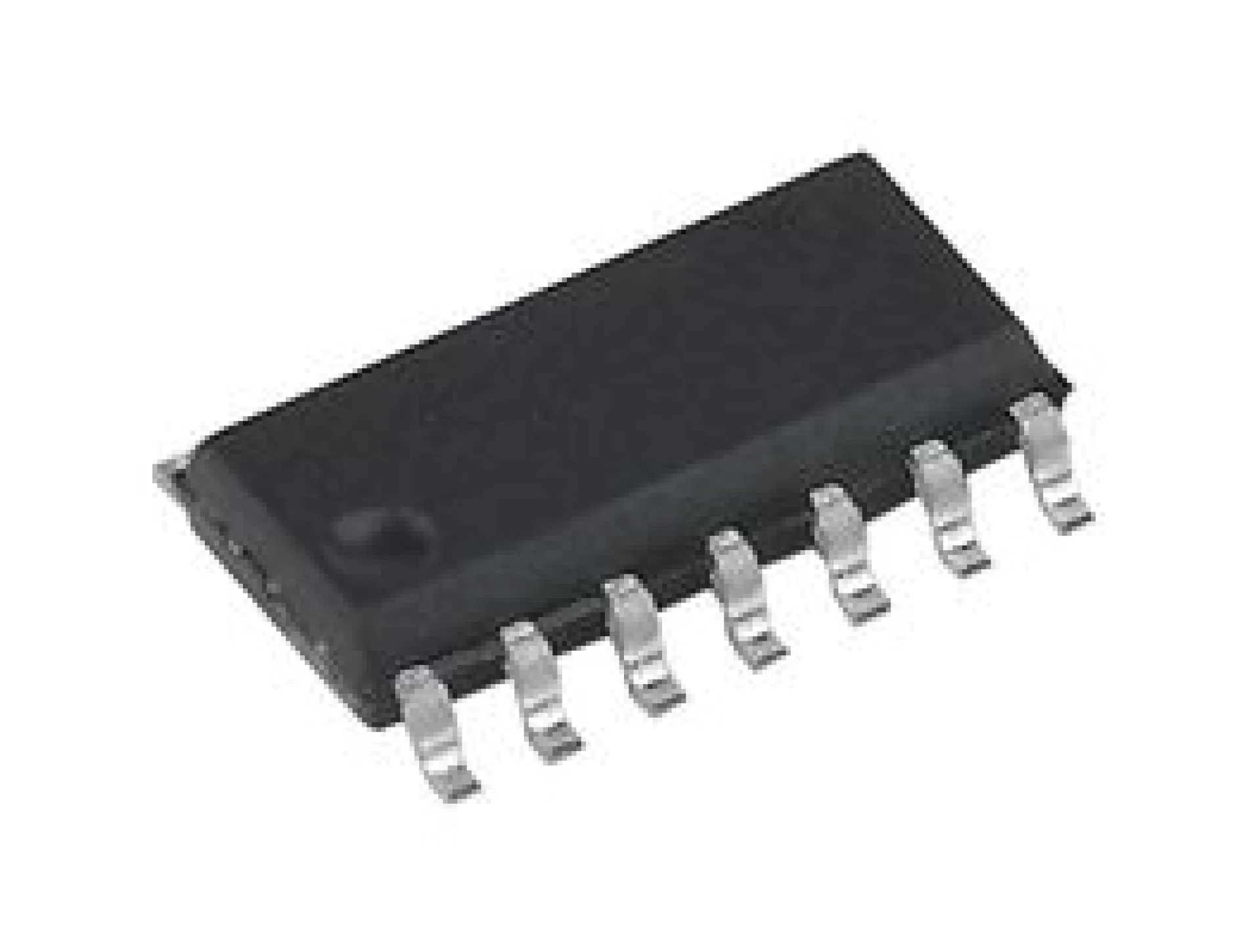

מיקרו בקר - SMD - 3.5KByte / 128Byte - 8BIT - 20MHZ - 12 I/O

פרטים נוספים

המיקרו-בקר PIC16F684-E/SL מציע מעבד RISC בעל ביצועים גבוהים עם 35 פקודות בלבד ללמידה, המאפשר פעולה מהירה.
- כל הפקודות, למעט קפיצות, מתבצעות במחזור שעון יחיד.
- מהירות פעולה של עד 20 מגה-הרץ עם קלט מתנד/שעון, ומחזור פקודה של 200 ננו-שניות.
- כולל יכולת טיפול בפסיקות ומחסנית חומרה בעומק 8 רמות.
- תומך במצבי כתובת ישירה, עקיפה ויחסית.
- מצויד במתנד פנימי מדויק, המכויל מהמפעל בדיוק של ±1% (טיפוסי), וניתן לכוונון תוכנה.
- טווח תדרים לבחירה באמצעות תוכנה, מ-8 מגה-הרץ עד 125 קילו-הרץ, עם מצב אתחול בשתי מהירויות.
- כולל זיהוי כשל קריסטל עבור יישומים קריטיים והחלפת מצב שעון במהלך הפעולה לחיסכון באנרגיה.
- מתנד פנימי של 31 קילו-הרץ לבחירה באמצעות תוכנה.
- מצב שינה לחיסכון בחשמל וטווח מתחי הפעלה רחב של 2.0V-5.5V.
- מתאים לטווח טמפרטורות תעשייתי ומורחב.
- כולל איפוס בהפעלה (POR), טיימר הפעלה (PWRT) וטיימר אתחול מתנד (OST).
- איפוס מתח נמוך (BOR) עם אפשרות שליטה בתוכנה.
- טיימר Watchdog משופר בזרם נמוך (WDT) עם מתנד מובנה, הניתן להפעלה ובחירה בתוכנה (נומינלי 268 שניות עם prescaler מלא).
- פין Master Clear מרובב עם נגד משיכה (pull-up) / קלט.
- הגנת קוד ניתנת לתכנות.
- תא Flash/EEPROM תומך ב-100,000 מחזורי כתיבה ל-Flash ו-1,000,000 מחזורי כתיבה ל-EEPROM.
- שמירת נתונים ב-Flash/EEPROM למשך למעלה מ-40 שנה.
- זרם המתנה נמוך במיוחד: 50 nA ב-2.0V (טיפוסי).
- זרם הפעולה הוא 11 μA ב-32 קילו-הרץ, 2.0V (טיפוסי), ו-220 μA ב-4 מגה-הרץ, 2.0V (טיפוסי).
- זרם טיימר Watchdog הוא 1 μA ב-2.0V (טיפוסי).
- 12 פיני קלט/פלט עם שליטה נפרדת על כיוון.
